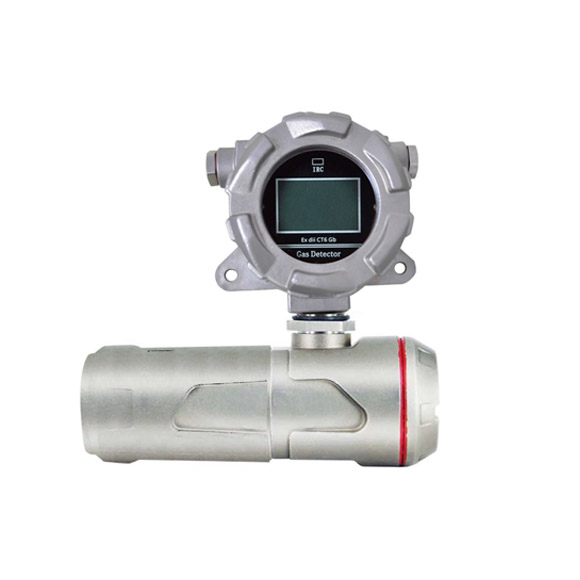

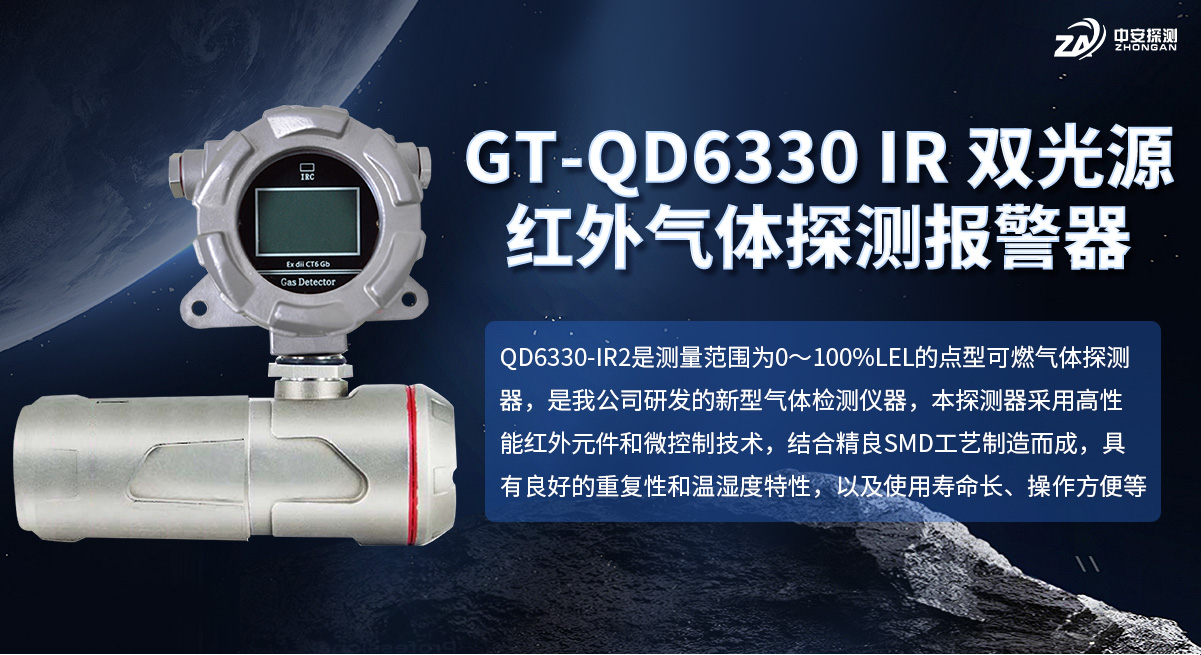

GT-QD6330 IR双光源红外气体探测报警器是中安探测采用红外吸收光谱技术研制的工业级固定式气体探测器，用于连续监测环境空气中可燃气体的浓度。产品采用双光源双光路开放气室设计，通过红外光源发射与双光路对比检测，有效补偿光源老化、温度漂移和光路污染带来的测量误差，具备检测精度高、响应速度快、抗中毒、寿命长等突出优势。
该探测器采用自然扩散式采样，不锈钢外壳搭配IP66高防护等级，可在-40℃～70℃极端温度环境下稳定工作，适应户外、沿海、化工厂区等恶劣工况。产品支持红外遥控器非开盖调试，提供4～20mA模拟量、RS485数字信号和2路继电器输出，可直接接入气体报警控制器或DCS/PLC系统，实现浓度显示、报警联动和远程监控。
GT-QD6330 IR已通过CCCF消防产品认证和防爆认证（Ex d IIC T6 Gb / Ex t IIIC IP66 T85℃ Db），防爆与粉尘复合型防爆设计覆盖爆炸性气体和可燃性粉尘环境，是石油、化工、冶金、燃气、制药等行业可燃气体泄漏监测的可靠选择。
| 核心卖点 | |
|---|---|
| 双光源双光路红外检测 | 采用双光源双光路开放气室设计，通过参考光路与测量光路对比，自动补偿光源衰减、温度漂移和光学窗口污染，长期稳定性优于传统催化燃烧式传感器，不存在催化剂中毒问题。 |
| 检测精度高，响应迅速 | 检测精度优于±3%F.S，T90响应时间小于20秒，能够快速捕捉可燃气体浓度变化，在泄漏初期即触发报警，为应急处置争取时间。 |

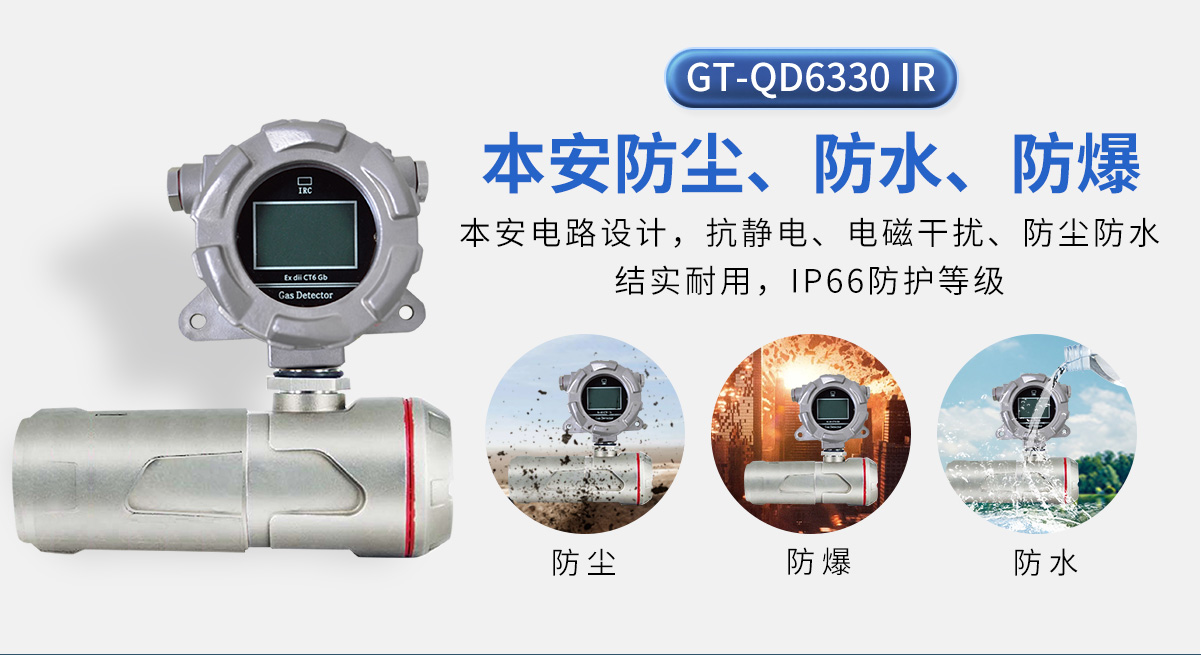

| IP66高防护，不锈钢外壳 | 整机采用不锈钢材质，防护等级达IP66，防尘防水性能优异，可在户外淋雨、粉尘、盐雾等恶劣环境中长期使用，耐腐蚀、抗老化。 |
| 宽温域工作，适应极端环境 | 可燃气体检测工作温度范围-40℃～70℃，覆盖东北严寒到西北高温地区，满足化工装置区、户外管廊、油田井场等全天候连续运行需求。 |

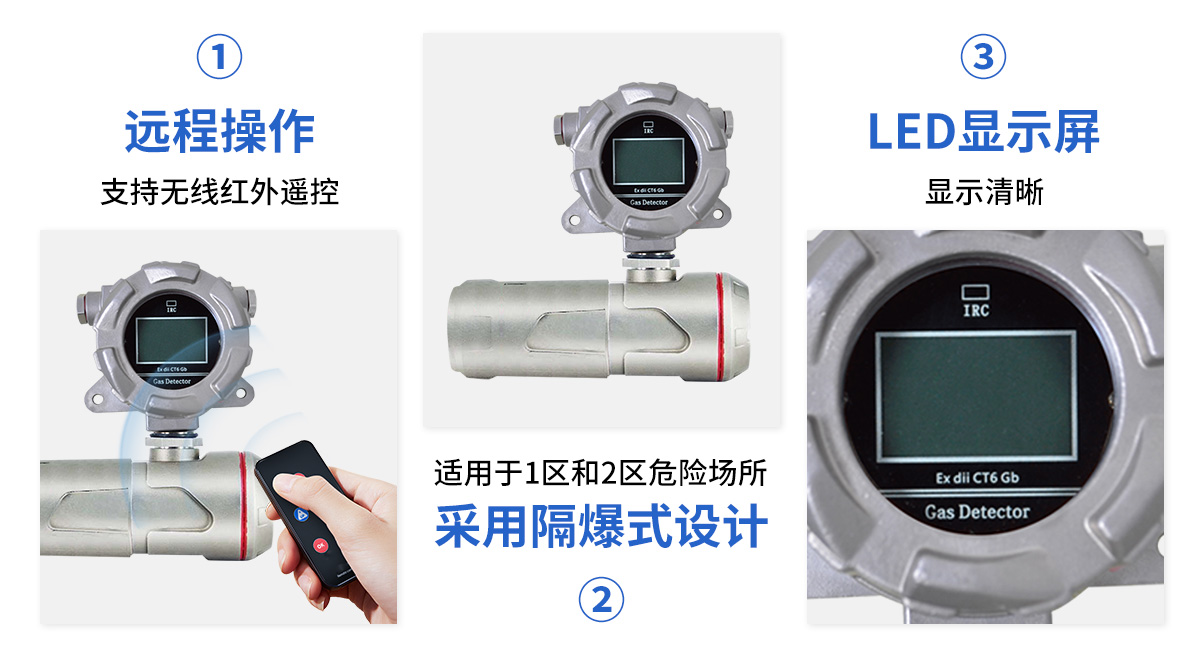

| 红外遥控调试，免开盖操作 | 支持红外遥控器进行零点校准、量程标定、报警值设置等操作，无需打开防爆外壳，调试安全便捷，降低现场维护风险。 |
| 多路信号输出，兼容性强 | 同时提供4～20mA模拟量信号、RS485数字信号和2路继电器输出，可直接接入QD6000II等报警控制器，也可对接DCS、PLC、SCADA等工业控制系统。 |
| CCCF+防爆双重认证 | 通过CCCF消防产品认证（认证编号39）和防爆认证（Ex d IIC T6 Gb / Ex t IIIC IP66 T85℃ Db），隔爆+粉尘复合型防爆，满足消防验收和防爆区域准入要求。 |
| 长寿命低维护 | 红外传感器无催化剂损耗问题，正常工况下使用寿命显著长于催化燃烧式传感器，校准周期长，维护成本低。 |
| 项目 | 内容 |
|---|---|
| 产品型号 | GT-QD6330 IR |
| 产品全称 | GT-QD6330 IR双光源红外气体探测报警器 |
| 检测气体 | 可燃气体 |
| 检测原理 | 双光源双光路开放气室红外吸收式 |
| 检测方式 | 自然扩散式 |
| 工作电压 | DC24V（DC20V～36V） |
| 功耗 | ≤5W |
| 检测精度 | ＜±3%F.S |
| 响应时间 | T90＜20s |
| 操作方式 | 红外遥控器操作 |
| 输出信号 | 模拟量4～20mA；数字信号RS485；2路继电器输出 |
| 电气接口 | G1/2 |
| 使用电缆 | ≥RVVP 3×1.5mm²；≥RVVP 4×1.5mm² |
| 工作温度 | -40℃～70℃（可燃气体） |
| 工作湿度 | ≤93%RH，无结露 |
| 防护等级 | IP66 |
| 外壳材质 | 不锈钢 |
| 外形尺寸 | 293mm×263mm×108mm（L×W×H） |
| 整机重量 | 约3500g |
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工厂区可燃气体监测 | 在炼化装置区、储罐区、泵房、压缩机房等位置壁挂安装GT-QD6330 IR，实时监测碳氢类可燃气体泄漏，红外传感器抗催化剂中毒，适合含硫、含硅工况 | 甲烷、丙烷等可燃气体 |
| 天然气门站与调压站 | 在天然气门站、调压柜、阀门井等户外位置安装GT-QD6330 IR，IP66防护和-40℃低温启动能力适应北方冬季户外全天候运行 | 天然气（甲烷）泄漏 |
| 冶金煤气区域监测 | 在冶金企业高炉、转炉、焦炉煤气管道及阀门区域安装GT-QD6330 IR，监测煤气泄漏，隔爆+粉尘复合防爆认证适应冶金多粉尘环境 | 高炉煤气、焦炉煤气 |
| 制药厂溶剂库监测 | 在制药企业有机溶剂仓库、反应车间安装GT-QD6330 IR，监测醇类、酯类等挥发性可燃溶剂蒸气浓度，红外原理不受硅酮类物质影响 | 有机溶剂蒸气 |
| 油库与加油站 | 在油库储罐区、装卸油平台、加油站油罐区和加油区安装GT-QD6330 IR，监测油气泄漏，不锈钢外壳耐腐蚀，IP66防雨防尘 | 汽油、柴油挥发气 |
| 地下综合管廊 | 在地下综合管廊燃气舱内安装GT-QD6330 IR，通过RS485信号接入管廊监控平台，实时监测天然气管道泄漏，IP66适应管廊潮湿环境 | 管廊内甲烷积聚 |
| 污水处理厂 | 在污水处理厂格栅间、污泥脱水间、沼气利用区域安装GT-QD6330 IR，监测沼气（甲烷）泄漏和积聚，不锈钢外壳抗硫化氢腐蚀 | 沼气（甲烷） |
| 锅炉房与燃气调压间 | 在燃气锅炉房、调压间内安装GT-QD6330 IR，4～20mA信号接入建筑消防控制室，满足消防验收对可燃气体探测的强制要求 | 燃气管道泄漏 |
CCCF消防产品认证
| 证书项目 | 证书信息 |
|---|---|
| 产品名称 | 工业及商业用途点型可燃气体探测器 |
| 认证型号 | GT-QD6330（CCCF序号20，认证编号39） |
| 证书类型 | CCCF消防产品认证证书 |
防爆认证（可燃气体系列）
| 证书项目 | 证书信息 |
|---|---|
| 产品系列 | GTYMQ-QD6330系列 |
| 防爆标志 | Ex d IIC T6 Gb / Ex t IIIC IP66 T85℃ Db |
| 防爆类型 | 隔爆型+粉尘复合型 |
| 防护等级 | IP66 |
| 温度组别 | T6（表面温度≤85℃） |
| 证书编号 | CE26.7974X / 26.2474X |
| 有效期至 | 2031年01月15日 |
| 认证机构 | 天津PCEC（防爆电气产品质量检验检测中心） |
防爆认证（有毒有害气体系列，同平台）
| 证书项目 | 证书信息 |
|---|---|
| 产品系列 | GTYQ-QD6310/QD6320/QD6330系列 |
| 防爆标志 | Ex ia IIC T4 Ga |
| 防爆类型 | 本质安全型 |
| 证书编号 | CCCRIT 2025.0805 |
| 有效期至 | 2029年04月22日 |
| 认证机构 | 南阳防爆电气研究所CNEx |
软件著作权
企业资质认证
| 证书项目 | 证书信息 |
|---|---|
| 软件名称 | QD6330气体探测器软件（序号16） |
| 证书类型 | 计算机软件著作权登记证书 |
| 证书类型 | 证书信息 |
|---|---|
| 高新技术企业证书 | 编号GR202341002338，国家高新技术企业认证 |
| ISO 9001质量管理体系 | 编号17425Q20078R0M，北京华信创认证中心有限公司（HXCC），初次获证2025-01-14，有效期至2028-01-13 |
| ISO 14001环境管理体系 | 编号17424E21167R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| ISO 45001职业健康安全体系 | 编号17424S21123R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| CE认证（EMC电磁兼容） | 编号1N240603.HZATD55，ECM Srl（意大利），EMC指令2014/30/EU，标准EN IEC 61326-1，至2029年06月02日 |
| SIL功能安全认证 | 编号1N241211.HZAWD94，ECM国际认证机构，SIL 3 Capable（IEC 61508） |
| RoHS环保认证 | 编号M.2024.206.C111100，至2029年12月09日 |
| 企业信用等级 | AAA级信用企业，至2028年 |
| 售后服务认证 | 编号667252370R0S，山东中梓富检认证有限公司，五星级售后服务认证 |
| 产品责任保险 | 编号299410104022026000001，安诚财产保险股份有限公司，累计赔偿限额2000万元 |
常见问题
Q1：GT-QD6330 IR采用什么检测原理？
A1：GT-QD6330 IR采用双光源双光路开放气室红外吸收式检测原理，通过红外光源发射特定波长的红外光，利用可燃气体对红外光的吸收特性来检测气体浓度。双光路设计可自动补偿光源衰减、温度漂移和窗口污染，测量稳定性优于传统催化燃烧式传感器。
Q2：GT-QD6330 IR可以检测哪些气体？
A2：GT-QD6330 IR主要用于检测可燃气体，包括甲烷、丙烷、丁烷等碳氢类可燃气体。同平台QD6330系列还支持CO、H₂S、SO₂、NH₃、CL₂、O₂等有毒有害气体检测（需选配对应传感器）。
Q3：红外式探测器和催化燃烧式探测器有什么区别？
A3：红外式探测器利用气体对红外光的吸收特性检测，不存在催化剂中毒问题，抗硅中毒、抗硫化氢中毒能力强，使用寿命长，维护周期长；催化燃烧式传感器成本较低，但存在催化剂老化和中毒风险，需定期校准更换。GT-QD6330 IR适合对长期稳定性和低维护要求较高的工况。
Q4：GT-QD6330 IR的防护等级是多少？
A4：GT-QD6330 IR防护等级为IP66，不锈钢外壳，可在户外淋雨、粉尘环境中长期使用。防爆认证同时覆盖气体和粉尘环境（Ex d IIC T6 Gb / Ex t IIIC IP66 T85℃ Db）。
Q5：GT-QD6330 IR有哪些认证？
A5：GT-QD6330 IR已通过CCCF消防产品认证（认证编号39）和防爆认证。可燃气体系列防爆标志为Ex d IIC T6 Gb / Ex t IIIC IP66 T85℃ Db（证书编号26.2474X，天津PCEC，有效期至2031年）；同平台有毒有害系列防爆标志为Ex ia IIC T4 Ga（南阳CNEx，有效期至2029年）。
Q6：GT-QD6330 IR支持哪些输出信号？
A6：GT-QD6330 IR提供三路输出：4～20mA模拟量信号、RS485数字信号和2路继电器输出，可直接接入气体报警控制器或DCS/PLC/SCADA等工业控制系统。
Q7：GT-QD6330 IR如何进行调试和校准？
A7：GT-QD6330 IR支持红外遥控器进行非开盖调试，操作人员无需打开防爆外壳即可完成零点校准、量程标定、报警值设置等操作，安全便捷。
Q8：GT-QD6330 IR的工作温度范围是多少？
A8：可燃气体检测工作温度范围为-40℃～70℃，工作湿度≤93%RH无结露，可适应严寒、高温等各类户外和工业环境。
Q9：GT-QD6330 IR的供电要求是什么？
A9：GT-QD6330 IR采用DC24V供电（DC20V～36V宽电压范围），功耗≤5W。建议使用≥RVVP 3×1.5mm²或≥RVVP 4×1.5mm²屏蔽电缆，电气接口为G1/2。
Q10：GT-QD6330 IR适合哪些应用场景？
A10：GT-QD6330 IR适用于石油化工、冶金、燃气输配、制药、油库、加油站、地下管廊、污水处理、锅炉房等存在可燃气体泄漏风险的工业和商业场所，尤其适合户外、高温、高湿、有催化剂中毒风险的恶劣工况。
Q11：GT-QD6330 IR的外形尺寸和重量是多少？
A11：GT-QD6330 IR外形尺寸为293mm×263mm×108mm（长×宽×高），整机重量约3500g，不锈钢外壳，壁挂式安装。
Q12：GT-QD6330 IR的响应时间是多少？
A12：GT-QD6330 IR的T90响应时间小于20秒，检测精度优于±3%F.S，能够快速响应气体浓度变化并及时触发报警。
