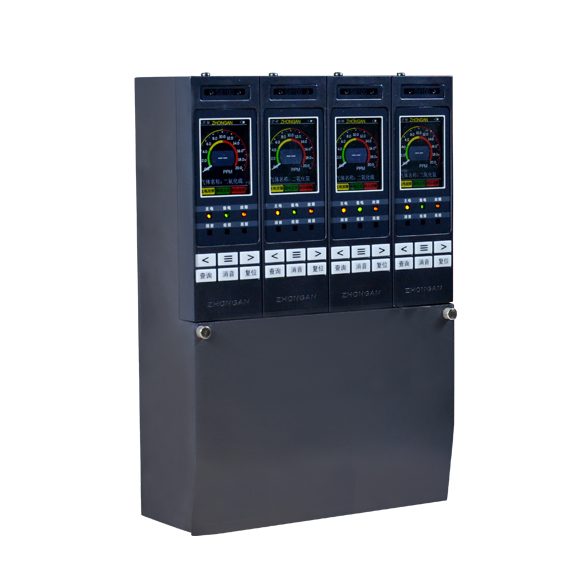

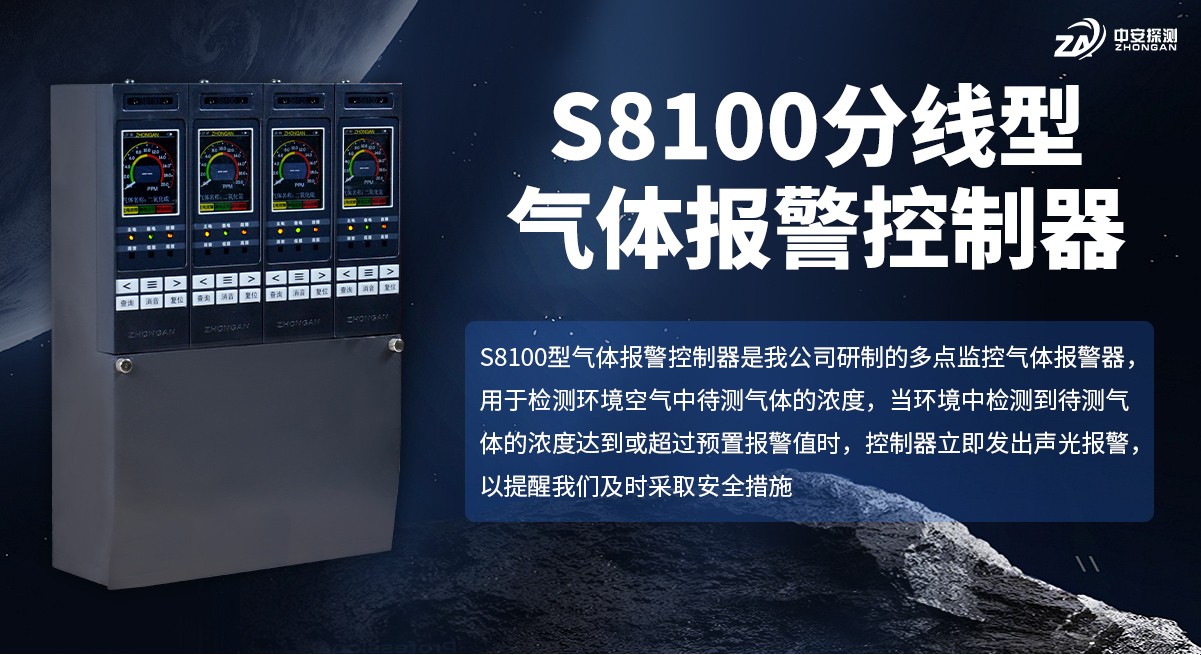

S8100分线型气体报警控制器是中安探测研制的多点监控气体报警器，用于检测环境空气中待测气体的浓度。当环境中检测到待测气体的浓度达到或超过预置报警值时，控制器立即发出声光报警，提醒操作人员及时采取安全措施，并启动执行设备控制驱动排风或其它外控设备，防止中毒事故、爆炸及火灾发生，保障生命财产安全。
S8100采用四路数码直显方式，实时显示各通道气体浓度数据，配合声报警和LED光指示，操作人员可快速掌握现场情况。控制器采用模块化点对点结构设计，现场操作简单、更换方便，便于用户使用和日常维护。支持高限报警、低限报警和故障报警三种报警段，报警信息全面可靠。
控制器提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，触点容量3A/AC250V，可直接驱动排风机、电磁阀等外设设备，实现报警联动控制。S8100已通过CCCF消防产品认证和SIL功能安全认证，适用于石油化工、冶金、市政燃气、仓储等工业与商业场所。
| 核心卖点 | |
|---|---|
| 四路数码直显+RS485联网 | 采用四路数码管直接显示各通道气体浓度值，配合声报警和LED光指示，数据清晰直观；标配RS485通信接口，地址和波特率可调，可接入上位机或DCS系统实现集中监控；另可选配4-20mA模拟电流输出。 |
| 模块化点对点结构 | 控制器采用模块化点对点结构设计，现场操作简单、模块更换方便，便于用户使用和日常维护，有效降低后期运维成本。 |

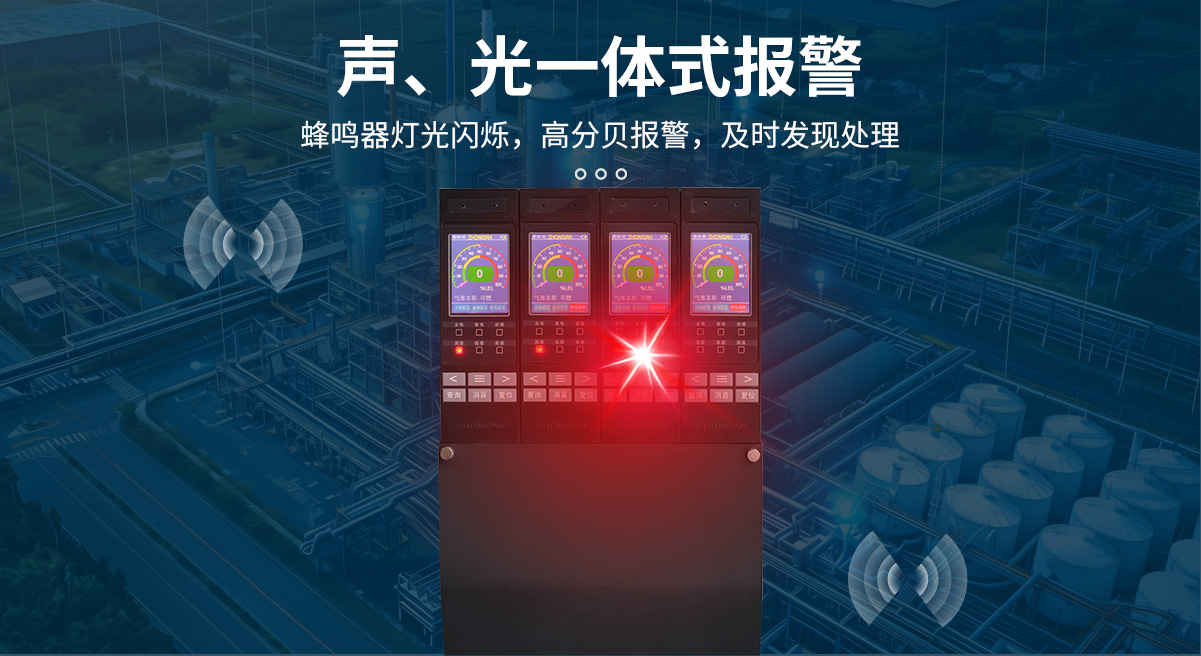

| 三级报警段 | 支持高限报警、低限报警和故障报警三种报警段，声报警配合LED光指示，报警信息全面，确保不遗漏任何异常状态。 |
| 多路继电器输出 | 提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，触点容量3A/AC250V，可直接驱动排风机、电磁阀等外设设备，实现报警联动。 |
| CCC消防+SIL双重认证 | 通过CCCF消防产品认证（S8100主型）和SIL功能安全认证（IEC 61508 SIL 2，TÜV莱茵），双重权威认证保障产品安全性和可靠性。 |
| 低功耗设计 | 额定功率仅2W/路，工作电流0.01A/路，满负载电流0.03A/路，低功耗设计节能环保，长期运行成本低。 |
| 备电支持 | 支持DC24V/1.3Ah备用电池（非标配），主电断电时可自动切换备电供电，保障监控不中断。 |
| 壁挂式安装，维护便捷 | 室内壁挂式设计，标配安装挂板及Ф8锚固胀栓，安装简单，维护方便。 |
| 项目 | 内容 |
|---|---|
| 产品型号 | S8100 |
| 产品全称 | S8100分线型气体报警控制器 |
| 产品类型 | 可燃气体报警控制器（分线型） |
| 工作电压 | AC220V |
| 额定功率 | 2W/路 |
| 工作电流 | 0.01A/路 |
| 满负载电流 | （连接探测器）0.03A/路 |
| 备电规格 | 两节DC12V可充电电池串联（DC24V，非标配） |
| 显示方式 | 四路数码直显，声光报警 |
| 通道数 | 4通道（标准）；8通道可选 |
| 输入信号 | 三线制4-20mA模拟电流信号 |
| 通信方式 | 标配RS485输出（地址、波特率可调）；可选配4-20mA模拟电流输出 |
| 线缆要求 | 分线制三线，RVVP 3×1.5mm²屏蔽线缆（每路探测器独立布线） |
| 报警段 | 高限报警、低限报警、故障报警 |
| 报警方式 | 声报警、LED光指示 |
| 继电器输出 | 两个无源开关量；一个DC24V脉冲控制触点；一个AC220V脉冲 |
| 触点容量 | 3A，AC250V |
| 输出类型 | 开关量/脉冲输出 |
| 使用环境 | 室内使用 |
| 环境温度 | -10℃～+55℃ |
| 环境湿度 | (20～93)%RH |
| 环境压力 | 86～106kPa |
| 外形尺寸 | 4通道：L300×W206×H83mm；8通道：L600×W206×H83mm |
| 产品重量 | 4通道：4.5kg（含电池）；8通道待补充 |
| 探测器供电电压 | DC24V（1±15%） |
| 标准附件 | 标配安装挂板及Ф8锚固胀栓 |
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工厂区监控 | 在化工厂区车间、储罐区安装S8100，通过分线制独立连接各区域探测器，对可燃气体和有毒气体浓度进行实时监控，模块化设计方便维护 | 可燃气体、有毒气体 |
| 燃气调压站监控 | 在燃气调压站、门站控制室安装S8100，连接各监测点探测器，SIL认证满足燃气行业功能安全要求 | 甲烷（天然气） |
| 工业车间安全监控 | 在工业车间内安装S8100，连接车间各区域的气体探测器，对车间内可燃或有毒气体浓度进行实时监控 | 车间内可燃/有毒气体泄漏 |
| 冶金煤气监测 | 在冶金厂区煤气发生炉、高炉等区域安装S8100，模块化点对点结构方便各区域独立维护 | CO、CH₄、H₂ |
| 危化品仓库监测 | 在危险化学品仓库内安装S8100，SIL功能安全认证满足危化品仓储的高安全等级要求 | 可燃气体、有毒气体 |
| 制药车间溶剂监测 | 在制药车间、溶剂回收区安装S8100，模块化设计方便后期扩展或更换通道模块 | VOC、可燃气体、有毒气体 |
CCCF消防产品认证
| 证书项目 | 证书信息 |
|---|---|
| 产品名称 | 可燃气体报警控制器 |
| 认证型号 | S8100（主型） |
| 证书类型 | CCCF消防产品认证证书 |
常见问题
Q1：S8100是什么类型的气体报警控制器？
A1：S8100是分线型气体报警控制器，采用模块化点对点结构设计，四路数码直显，用于多点监控环境空气中待测气体的浓度。分线型控制器每台探测器通过独立线缆与控制器连接，信号互不干扰。
Q2：S8100有几个通道？支持多少台探测器？

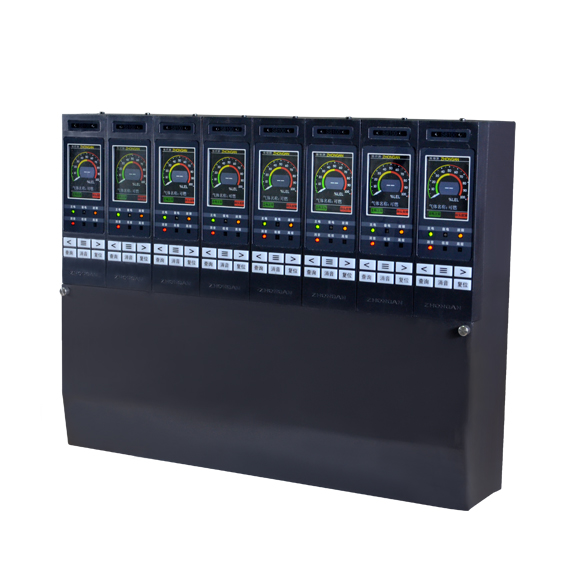

A2：S8100标准配置为4通道，可同时连接4台分线制探测器；另有8通道版本可选（外形尺寸L600×W206×H83mm），适合监测点位较多的场合。采用三线制4-20mA模拟电流信号输入，标配RS485通信输出（地址、波特率可调），可选配4-20mA模拟电流输出，方便接入DCS/PLC系统。
Q3：S8100支持哪些报警类型？
A3：S8100支持高限报警、低限报警和故障报警三种报警段。当气体浓度达到报警设定值时发出声光报警，当探测器或线路出现故障时发出故障报警，确保全面监控。
Q4：S8100有哪些输出接口？
A4：S8100提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，触点容量3A/AC250V，可直接驱动排风机、电磁阀、声光报警器等外设设备，实现报警联动控制。
Q5：S8100有哪些认证？
A5：S8100通过CCCF消防产品认证（S8100主型，可燃气体报警控制器）和SIL功能安全认证（IEC 61508 SIL 2，TÜV莱茵认证，涵盖S8100等23个型号），双重权威认证保障产品安全性和可靠性。
Q6：S8100和S7100有什么区别？
A6：S8100和S7100均为分线型气体报警控制器，采用模块化点对点结构设计，四路数码直显，技术参数基本一致。S8100额外通过了SIL功能安全认证，适用于对功能安全有更高要求的应用场景。
Q7：S8100的模块化设计有什么优势？
A7：S8100采用模块化点对点结构设计，各通道模块独立工作，现场操作简单、单个模块更换方便，不会影响其他通道正常运行，便于用户使用和日常维护，有效降低运维成本。
Q8：S8100支持备电吗？
A8：是的，S8100支持DC24V/1.3Ah备用电池（非标配），主电断电时可自动切换备电供电，保障气体监控不中断。
Q9：S8100的工作温度范围是多少？
A9：S8100工作温度范围为-10℃～+55℃，环境湿度(20～93)%RH，环境压力86～106kPa，适用于室内工业环境。
Q10：S8100适合哪些应用场景？
A10：S8100广泛应用于石油化工、冶金、市政燃气、仓储物流、医药制造、电力能源等需要防中毒、防爆炸的工业与商业场所，特别适合对功能安全有较高要求的应用场景。
