GDS3000-2安全型气体报警器控制系统是中安探测面向大型工业场所推出的高端机柜式气体检测报警系统（GDS），采用双机双背板冗余技术，从电源到现场总线均采用双物理冗余设计，并具备完善的安全诊断机制。系统结合ModbusTCP通讯技术，能够轻松可靠地连接多种标准软硬件平台，满足石油、化工、能源、发电、制药、冶金、天然气等不同工业领域对可燃有毒气体检测报警系统（GDS）的功能安全要求和消防认证要求。
GDS3000-2具有可靠性高、可用性高、响应快、容量大、维护方便等特点。系统采用双机架冗余结构，包括电源冗余、控制器冗余和网络冗余（选配），冗余模式下发生单点故障系统仍可正常运行，冗余切换时间典型值90ms，任务调度最小时间片不超过100μs，系统最快回路控制周期50ms。单控制站可添加124个IO从站，系统支持IO容量大于1000点，可满足大型厂区大规模气体监测点位的集中监控需求。
系统标配128通道探测器接入，支持4-20mA三线制模拟信号输入并转换为浓度值显示；配备32路DI数字量输入通道和24路无源DO继电器输出（可根据客户需求定制），继电器触点容量30VDC/10A。采用点阵液晶屏和状态指示灯显示，具备公共声报警及单路光报警功能。符合消防认证标准的人机界面HMI，用户可灵活查看实时浓度、各种报警记录和历史记录，并可在人机界面上灵活关闭或打开探测器、控制开关。GDS3000-2为立式机柜结构，适用于控制室、调度中心等场所集中安装部署。
| 核心卖点 | |
|---|---|
| 双机双背板全冗余 | 从电源、控制器到现场总线均采用双物理冗余设计，冗余模式下发生单点故障系统仍可正常运行，冗余切换时间典型值仅90ms，确保关键场所气体监测不中断。 |
| 大容量IO扩展 | 标配128通道探测器接入，单控制站可添加124个IO从站，系统支持IO容量大于1000点，满足大型石油化工、能源等厂区大规模气体监测点位的集中监控需求。 |
| 高速响应与控制 | 任务调度最小时间片不超过100μs，系统最快回路控制周期50ms，气体浓度异常时可在极短时间内完成检测、判断和联动输出，满足功能安全对快速响应的要求。 |
| ModbusTCP开放互联 | 支持ModbusTCP通讯协议，可轻松可靠地连接DCS、PLC、SCADA等多种标准软硬件平台，实现与工厂现有自动化系统的无缝集成和数据共享。 |
| 丰富的IO配置 | 支持4-20mA三线制模拟量输入128通道、32路DI数字量输入、24路无源DO继电器输出（可定制），继电器触点容量30VDC/10A，可直接驱动大功率外设。 |
| 消防级人机界面 | 符合消防认证标准的HMI人机界面，点阵液晶屏配合状态指示灯，可灵活查看实时浓度、报警记录和历史记录，支持远程开关探测器和控制输出，操作直观便捷。 |
| 完善的安全诊断 | 系统具备完善的安全诊断机制，可对电源、通讯、探测器、继电器等关键环节进行实时自诊断，故障自动报警并定位，降低漏报和误报风险。 |

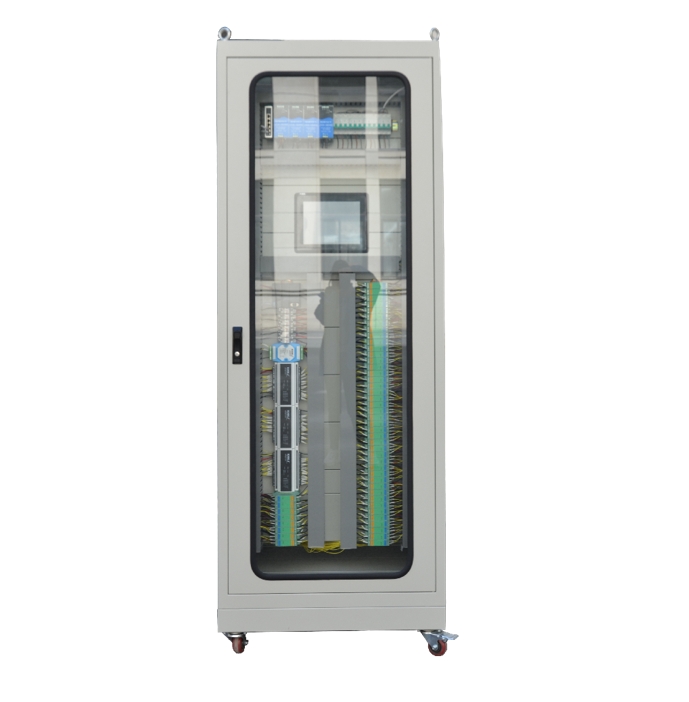

| 柜式集成，部署方便 | 立式机柜结构（2200×800×600mm），工厂预集成、现场接线即可投用，配备可充电锂电池备用电源，适用于控制室、调度中心等场所集中安装。 |
| 参数项目 | 技术规格 |
|---|---|
| 产品型号 | GDS3000-2 |
| 产品类型 | 安全型气体报警器控制系统（机柜式GDS） |
| 显示方式 | 点阵液晶屏和状态指示灯 |
| 工作电压 | AC220V |
| 探测器供电电源 | 电压24V±4V，保护电流≤400mA |
| 输出电压 | DC24V±4V |
| 备用电源 | 可充电锂电池 |
| 探测器通道数 | 128通道 |
| 信号输入 | 4-20mA三线制，能将其转换为浓度值进行显示 |
| DI通道 | 32路 |
| DO继电器输出 | 24路无源DO继电器输出（可根据客户需求定制） |
| 继电器触点容量 | 30VDC, 10A |
| 通讯协议 | ModbusTCP |
| 冗余设计 | 双机双背板冗余（电源冗余、控制器冗余、网络冗余选配）；冗余切换时间典型值90ms |
| 系统容量 | 单控制站可添加124个IO从站，系统支持IO容量大于1000点 |
| 响应性能 | 任务调度最小时间片≤100μs；最快回路控制周期50ms |
| 报警方式 | 有公共声报警及单路光报警功能 |
| 工作温度 | -10℃～+55℃ |
| 工作湿度 | 20%～93%RH |
| 外形尺寸 | 2200×800×600mm |
| 安装方式 | 立式机柜，室内安装 |
注：官网标注工作温度0°C~50°C、工作湿度≤95%RH、外形尺寸2200×600×600mm，与产品手册数据存在差异，按数据源优先级以产品手册为准。具体参数可根据客户需求定制。
| 行业/场景 | 典型应用 |
|---|---|
| 石油化工 | 炼化厂、化工厂区、储罐区、装卸车区等大规模可燃及有毒气体集中监测，冗余保障连续生产安全 |
| 油气开采与输送 | 钻井平台、油气处理厂、长输管线站场、压气站等场所硫化氢、可燃气体24小时在线监测 |
| 能源发电 | 火电厂、燃气电站、生物质电厂等制氢站、氨区、油区、燃气轮机区域气体监测 |
| 天然气/LNG | LNG接收站、液化工厂、城市门站、调压站、储配站等甲烷泄漏集中监控 |
| 制药行业 | 原料药生产基地、合成车间、溶剂储罐区等VOCs及有毒有害气体大规模监测 |
| 冶金钢铁 | 钢铁厂煤气柜、煤气回收区、焦化车间、制氧站等一氧化碳及可燃气体监测 |
| 市政与环保 | 大型地下综合管廊、污水处理厂、垃圾焚烧发电厂等有限空间有毒有害气体集中监控 |
| 仓储物流 | 大型危化品仓储基地、化工物流园区等多点位可燃有毒气体集中监测与联动控制 |
注：以下为河南中安电子探测技术有限公司通用资质。
企业资质认证
| 证书类型 | 证书信息 |
|---|---|
| 高新技术企业证书 | 编号GR202341002338，国家高新技术企业认证 |
| ISO 9001质量管理体系 | 编号17425Q20078R0M，北京华信创认证中心有限公司（HXCC），初次获证2025-01-14，有效期至2028-01-13 |
| ISO 14001环境管理体系 | 编号17424E21167R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| ISO 45001职业健康安全体系 | 编号17424S21123R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| CE认证（EMC电磁兼容） | 编号1N240603.HZATD55，ECM Srl（意大利），EMC指令2014/30/EU，标准EN IEC 61326-1，至2029年06月02日 |
| SIL功能安全认证 | 编号1N241211.HZAWD94，ECM国际认证机构，SIL 3 Capable（IEC 61508） |
| RoHS环保认证 | 编号M.2024.206.C111100，至2029年12月09日 |
| 企业信用等级 | AAA级信用企业，至2028年 |
| 售后服务认证 | 编号667252370R0S，山东中梓富检认证有限公司，五星级售后服务认证 |
| 产品责任保险 | 编号299410104022026000001，安诚财产保险股份有限公司，累计赔偿限额2000万元 |
Q1：GDS3000-2和GDS3000-1有什么区别？
GDS3000系列包含GDS3000-1和GDS3000-2两个型号，均为安全型气体报警器控制系统。GDS3000-2采用双机双背板冗余架构，从电源到现场总线均为双物理冗余设计，冗余切换时间典型值90ms，适用于对系统可用性和功能安全要求极高的关键场所。GDS3000-1为单机版本，适用于对冗余要求不高但同样需要大容量集中监控的场合。具体配置差异建议向厂家咨询确认。
Q2：什么是GDS系统？和普通气体报警控制器有什么区别？
GDS（Gas Detection System）即气体检测报警系统，是面向大型工业场所的综合性气体安全监控解决方案。与壁挂式小型气体报警控制器（如S7系列、GDS8200等）相比，GDS3000-2具备以下优势：支持128通道以上探测器接入、IO容量超1000点；采用双机冗余设计，单点故障不影响系统运行；支持ModbusTCP与DCS/PLC/SCADA集成；具备完善的安全诊断机制；为立式机柜结构，适合控制室集中部署。GDS系统更适合石油化工、大型电厂、冶金等大规模、高安全要求的应用场景。

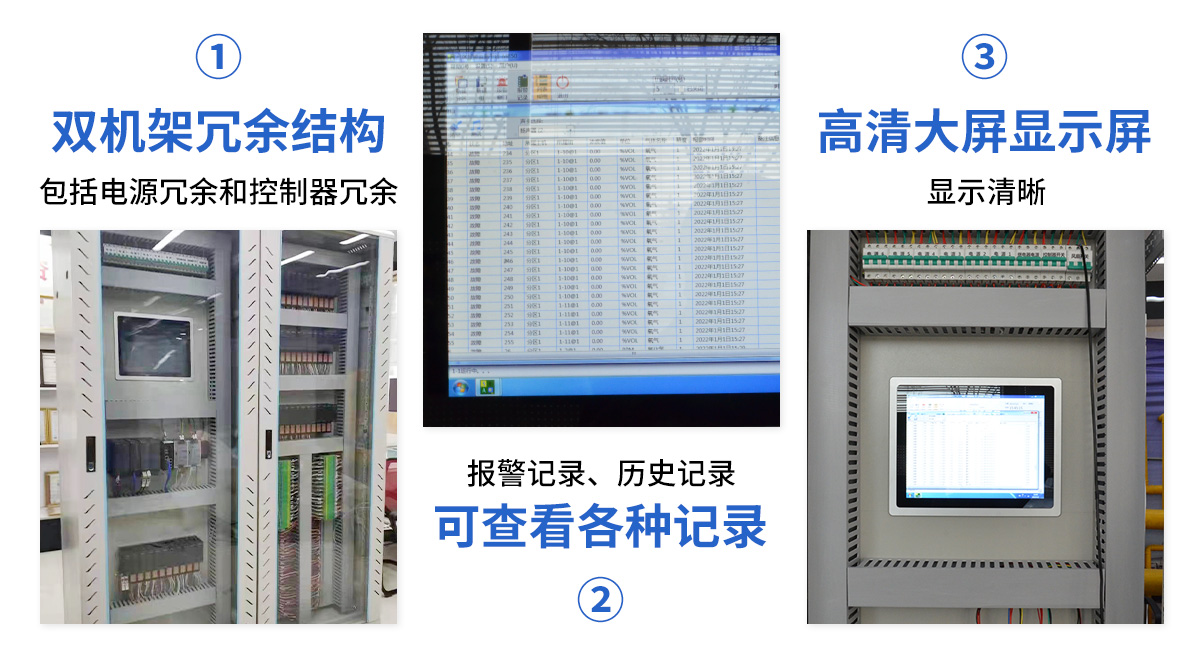

Q3：GDS3000-2的冗余设计具体包括哪些？
GDS3000-2采用双机架冗余结构，包括：电源冗余（双电源模块互为备用）、控制器冗余（双控制器热备）、网络冗余（选配，双通讯链路）。在冗余模式下，任一环节发生单点故障，系统可自动切换至备用通道继续运行，切换时间典型值90ms，不会造成监测中断或数据丢失。任务调度最小时间片不超过100μs，最快回路控制周期50ms，确保报警响应的实时性。
Q4：GDS3000-2支持哪些通讯协议？能接入DCS系统吗？
GDS3000-2支持ModbusTCP通讯协议，这是工业自动化领域广泛使用的标准以太网通讯协议。系统可以通过ModbusTCP轻松连接DCS（集散控制系统）、PLC（可编程逻辑控制器）、SCADA（数据采集与监视控制系统）等多种标准软硬件平台，实现气体浓度数据、报警状态和设备状态的实时上传与共享，也可以接收上位系统的控制指令。
Q5：GDS3000-2最多能接多少个探测器和IO点？
GDS3000-2标配128通道探测器接入（4-20mA三线制），并配备32路DI数字量输入和24路无源DO继电器输出（可根据客户需求定制）。从系统扩展能力来看，单控制站可添加124个IO从站，系统支持的IO总容量大于1000点。对于超大型厂区，可通过多站组网方式进一步扩展监测规模。
Q6：GDS3000-2有CCCF消防认证吗？
GDS3000-2在中安探测已知的CCCF消防认证控制器列表中未单独列出，官网产品证书栏显示"暂无相关信息"。产品手册提到GDS3000系列"满足消防认证要求"，但未给出具体的CCCF认证编号。GDS3000系列作为大型GDS系统，其认证状态和消防验收适用性建议向厂家确认后再用于有消防验收要求的工程项目。中安探测公司层面具备CCCF认证资质（S8500、S8600、GDS8200、GDS8300等多个控制器型号已获CCCF认证）。

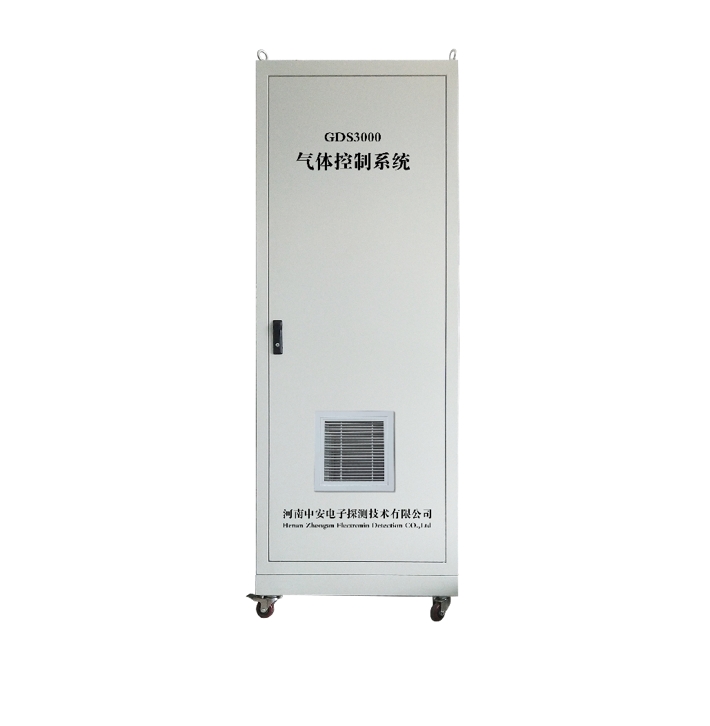

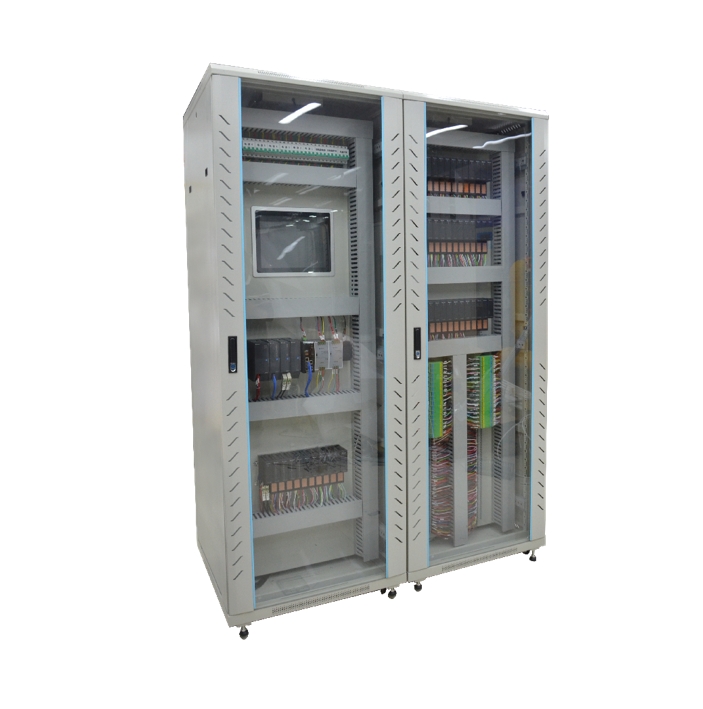

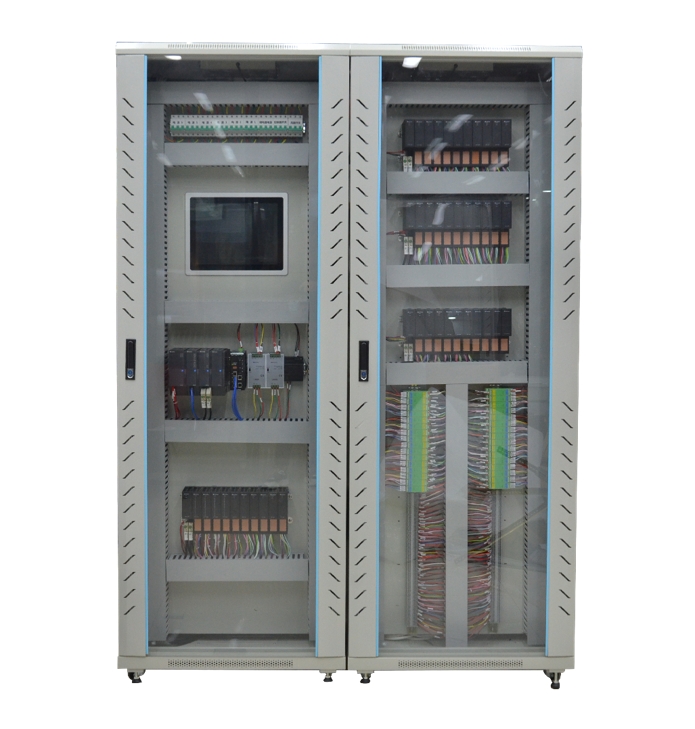

Q7：GDS3000-2的安装和部署方式是怎样的？

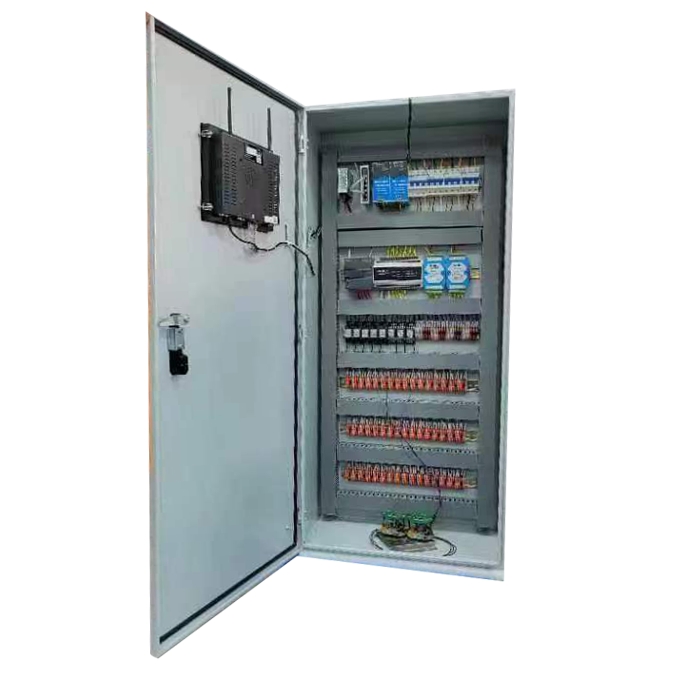

GDS3000-2为立式机柜结构，外形尺寸为2200×800×600mm（高×宽×深），适合安装在控制室、调度中心、仪表间等室内场所。系统在工厂完成预集成和测试，现场只需完成供电接入、探测器线缆连接和通讯网络接线即可投用。系统配备可充电锂电池作为备用电源，主电断电时可维持系统短时运行。建议由专业技术人员进行安装调试。
Q8：GDS3000-2适用于哪些行业和场景？
GDS3000-2适用于对气体安全监测要求高、监测点位多、需要冗余保障的大型工业场所，包括但不限于：石油化工（炼化厂、化工厂区、储罐区）、油气开采与输送（钻井平台、长输管线站场）、能源发电（火电厂、燃气电站、核电站辅助区）、制药（原料药车间、溶剂库区）、冶金钢铁（煤气回收、焦化车间）、天然气（LNG接收站、城市门站、调压站）、市政管廊及污水处理等。系统可根据客户需求进行定制化配置。
Q9：GDS3000-2的继电器输出容量是多少？能直接驱动大功率设备吗？
GDS3000-2配备24路无源DO继电器输出，继电器触点容量为30VDC/10A，相比壁挂式控制器（通常3A/AC250V）容量大幅提升，可直接驱动功率较大的排风机、电磁阀、切断阀等外设，减少中间继电器的使用，简化系统接线。DO路数还可以根据客户需求定制扩展。
