产品介绍

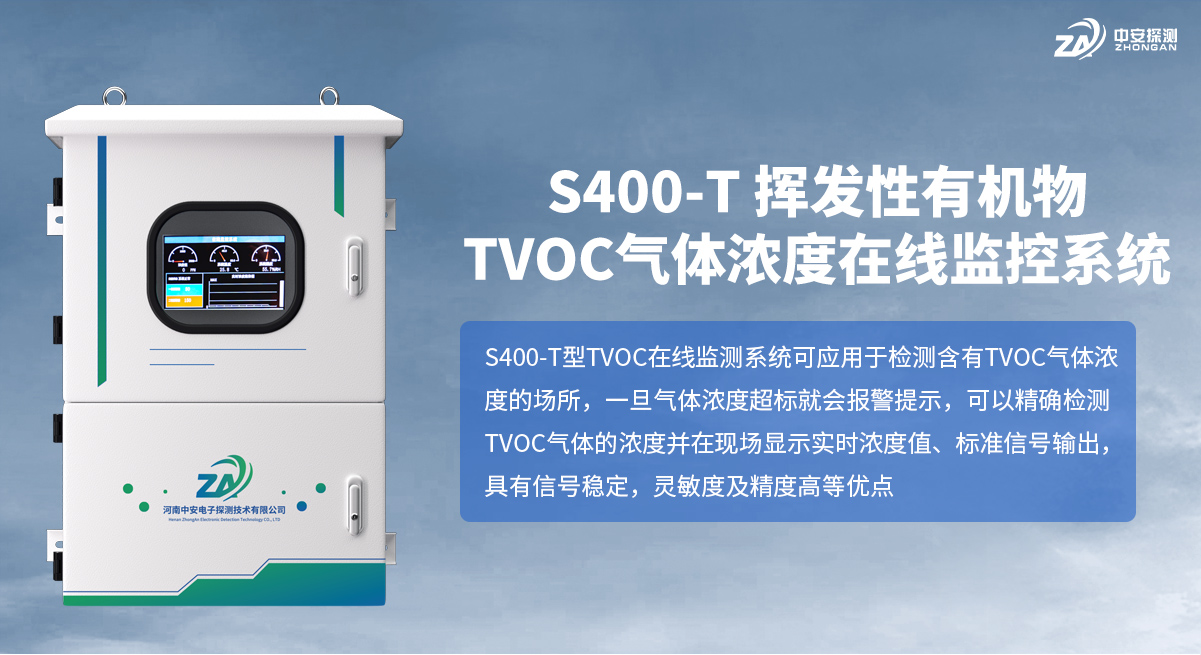

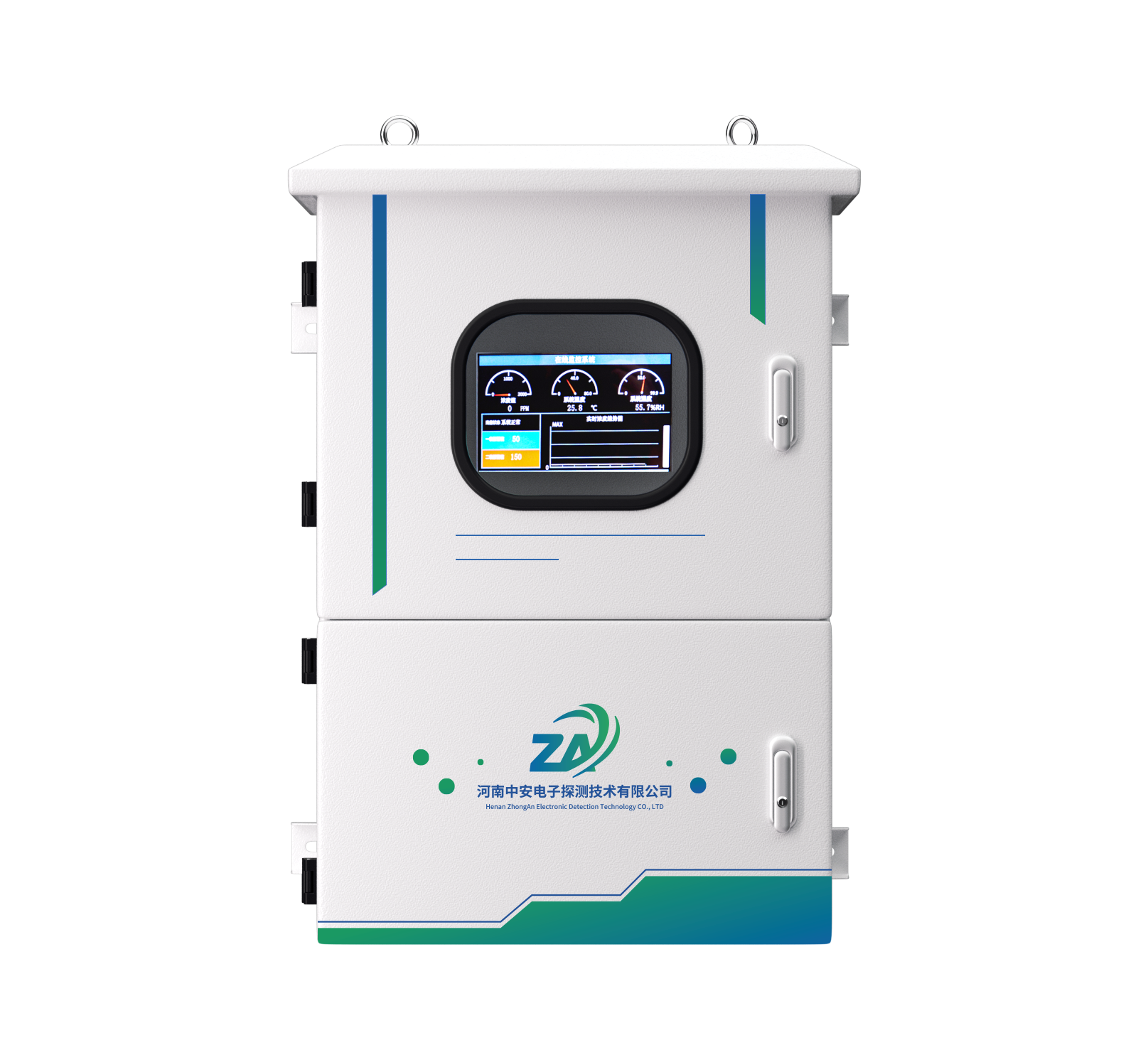

S400-T挥发性有机物TVOC气体浓度在线监控系统是河南中安电子探测技术有限公司面向环保在线监测领域推出的专业级VOCs总量在线监测与预警设备。系统采用高精度PID光离子化检测原理，检测限可达ppb级，适用于石油化工、喷涂印刷、制药车间等行业的VOCs在线监测。
系统检测范围覆盖0-20ppm、0-200ppm、0-2000ppm、0-10000ppm四档量程（其他量程可订制），分辨率根据量程可达0.01ppm（0～2ppm）、0.1ppm（0～20ppm）或1ppm（大于100ppm）。泵吸式采样，标准采样流量10升/分钟，响应时间T90≤30秒，在线式连续工作，确保监测数据实时准确。输出信号支持4-20mA模拟量和总线制RS485-RTU数字信号，传输距离≤1500m，可直接与数采仪通讯并上传至环保监控部门。具备1路或2路无源触点（干节点）报警输出，报警点可设置。高亮度LED显示屏配合操控器调试，AC220V供电，外形尺寸75.6×50×27.6cm，整机重量32kg。标准型为非防爆设计，防爆可定制。符合GB 37822《挥发性有机物无组织排放控制标准》。
| 核心卖点 | 关键数值指标 | 技术说明 |
|---|---|---|
| PID光离子高精度 | ppb级检测限 / 0.01ppm分辨率 | 采用高精度PID光离子化检测原理，紫外灯电离VOCs分子测量离子电流计算浓度，检测限可达ppb级，最低分辨率0.01ppm |
| 四档量程可选 | 0-20/200/2000/10000ppm | 四档标准量程可选，其他量程可订制，覆盖从环境空气微量VOCs到工业排放高浓度全范围，按需选型 |
| 泵吸式快速采样 | 10L/min / T90≤30秒 | 内置采样泵以10升/分钟标准流量主动抽取待测气体，T90≤30秒响应速度快，数据代表性好 |
| 双信号环保联网 | 4-20mA + RS485-RTU / ≤1500m | 4-20mA模拟量与总线制RS485-RTU数字信号双输出，传输距离≤1500m，可直接连接数采仪上传至环保监控部门 |
| 双路报警联动 | 1路或2路无源触点 / 报警点可设 | 1路或2路无源触点（干节点）信号输出，报警点可设置，可直接联动排风机、电磁阀、声光报警器等应急设备 |
| 在线式连续工作 | AC220V / 连续监测 | 在线式连续工作设计，AC220V供电，泵吸式持续采样，确保监测数据不间断、具有代表性 |

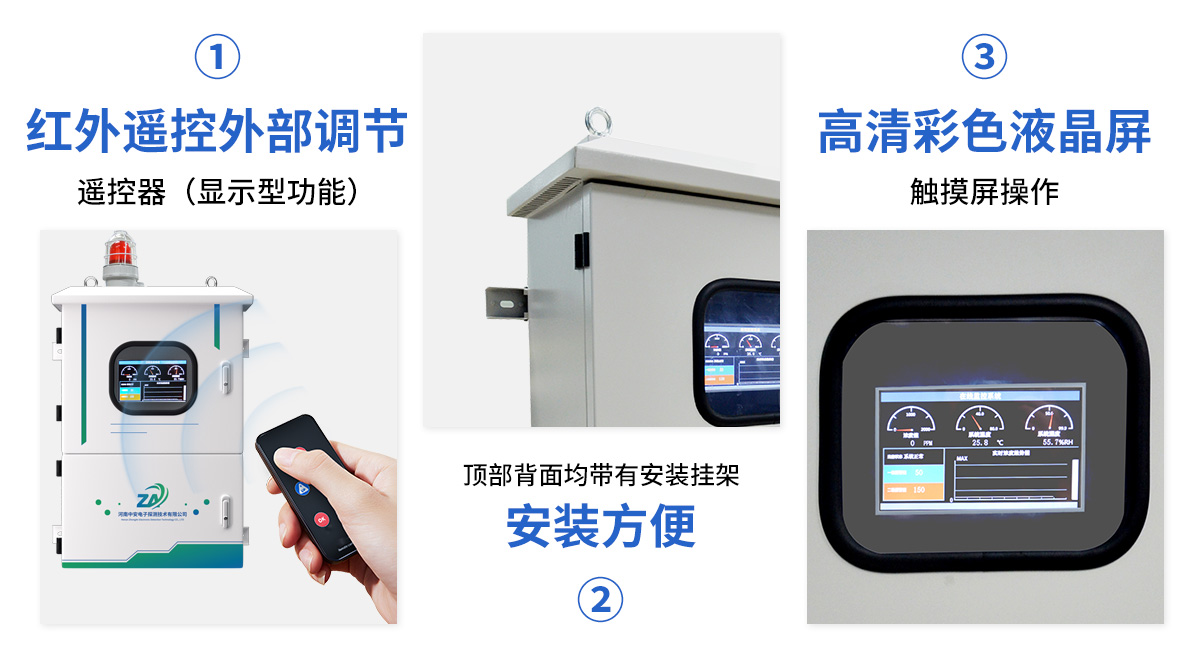

| LED显示与操控器 | 高亮度LED + 操控器调试 | 高亮度LED显示屏实时显示浓度值，操控器调试操作直观便捷，现场查看和设置参数方便 |
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | S400-T |
| 检测气体 | VOC（挥发性有机物） |
| 检测原理 | 高精度PID光离子 |
| 检测范围 | 0-20、0-200、0-2000、0-10000ppm，其他量程可订制 |
| 分辨率 | 0.01ppm（0～2ppm）；0.1ppm（0～20ppm）；1ppm（大于100ppm） |
| 检测方式 | 泵吸式测量 |
| 工作方式 | 在线式连续工作，泵吸式采样 |
| 采样流量 | 10升/分钟（标准） |
| 响应时间 | T90≤30秒 |
| 输出信号 | 4-20mA、总线制RS485-RTU（可与数采仪通讯上传至环保部门） |
| 传输距离 | ≤1500m |
| 报警方式 | 1路或2路无源触点（干节点）信号输出，报警点可设置 |
| 工作温度 | -10℃～+55℃ |
| 工作湿度 | 20%～93%RH |
| 工作电压 | AC220V |
| 传感器寿命 | PID原理2～3年/电化学传感器2～3年 |
| 显示方式 | 高亮度LED显示屏 |
| 调试方式 | 操控器 |
| 防爆类型 | 非防爆（防爆可定制） |
| 外形尺寸 | 75.6×50×27.6cm |
| 整机重量 | 32kg |
| 符合标准 | GB 37822《挥发性有机物无组织排放控制标准》 |
| 计量认证 |
应用场景
| 应用场景 | 检测对象 | 具体应用动作 |
|---|---|---|
| 石油化工厂界TVOC监测 | 厂界无组织排放TVOC浓度 | 厂界布点安装S400-T，泵吸式连续采样，RS485-RTU对接数采仪上传环保平台，双路报警联动厂区排风系统 |
| 喷涂与印刷车间VOCs监测 | 喷漆房、印刷车间VOCs浓度 | 车间内布设S400-T，10L/min泵吸式主动采样，T90≤30秒快速响应，超标自动联动排风机和声光报警器 |
| 污水处理站恶臭及VOCs监测 | 污水池区域恶臭气体及VOCs | 污水处理站周边布点，PID检测原理检测ppb级微量VOCs，4-20mA信号传输至中控室，报警联动除臭装置 |
| 油品储罐区泄漏监测 | 储罐区挥发性有机物泄漏 | 罐区周边部署S400-T，连续在线监测VOCs浓度变化，检测限达ppb级，泄漏超标即时报警通知巡检人员 |
| 制药车间VOCs监测 | 原料药车间、溶剂回收区VOCs | 制药车间布设S400-T，泵吸式采样10L/min，LED屏实时显示浓度，RS485-RTU上传数采仪对接环保监控部门 |
| 环保排放连续监测 | 排放口TVOC浓度连续监测 | 在线式连续工作，4-20mA+RS485-RTU双信号输出，传输距离≤1500m，数采仪联网上传至环保监管平台，符合GB 37822标准 |
产品证书
| 序号 | 常见问题 | 解答 |
|---|---|---|
| 1 | PID检测原理和FID有什么区别？选哪个好？ | PID（光离子化检测器）使用紫外灯电离VOCs分子，测量离子电流计算浓度，不需要氢气、响应快（T90≤30秒）、检测限可达ppb级、维护简单。FID使用氢火焰电离有机物，对非甲烷总烃精度更高，但需氢气气源。S400-T采用PID原理，适用于厂界TVOC监测和车间VOCs报警预警。 |
| 2 | 量程怎么选？0-20ppm和0-10000ppm差别这么大怎么选？ | 环境背景值监测和微量泄漏检测选0-20ppm（分辨率0.01ppm）；车间职业卫生和厂界监测选0-200ppm或0-2000ppm；排气筒出口和高浓度排放源选0-10000ppm。其他量程可订制。分辨率随量程变化：0-2ppm为0.01ppm，0-20ppm为0.1ppm，大于100ppm为1ppm。 |
| 3 | 数据怎么上传到环保平台？需要额外买设备吗？ | S400-T提供4-20mA和RS485-RTU双信号输出，传输距离≤1500m。RS485-RTU接口可直接连接环保数采仪，由数采仪将数据上传至环保监控平台，兼容主流数采仪品牌。如需上传环保局系统，需配置数采仪作为联网网关设备。 |
| 4 | 这台设备是防爆的吗？石化厂区能用吗？ | S400-T标准型为非防爆设计，适用于安全区域如控制室、非防爆车间。如果现场存在爆炸性气体环境（如石化装置区1区/2区危险场所），防爆可定制。选型时请根据现场防爆分区确认。 |
| 5 | 泵吸式采样和扩散式有什么区别？10升/分钟流量够吗？ | 泵吸式采样通过内置采样泵以10升/分钟标准流量主动抽取待测气体，相比扩散式被动等待气体扩散，响应更快（T90≤30秒）、数据代表性更好，特别适合管道排气监测和密闭空间主动采样。大流量泵吸设计可有效克服管道阻力。 |
| 6 | 能检测哪些VOCs气体？苯、甲苯都能测吗？ | S400-T采用PID光离子化原理，可检测大多数挥发性有机物，包括苯系物（苯、甲苯、二甲苯）、酮类、醇类、酯类、醛类、胺类、卤代烃等。PID对不同气体响应因子不同，如需精确测量特定气体可专门标定。设备以TVOC总量形式输出浓度值。 |
| 7 | PID传感器寿命多久？维护周期是怎样的？ | PID光离子传感器寿命为2～3年，实际寿命受使用环境、浓度和频率影响。紫外灯建议3～6个月清洁一次保持灵敏度。设备建议每6～12个月进行一次标定校准。中安探测提供免费校准和终身维修服务。高湿高粉尘环境建议选配预处理系统延长传感器寿命。 |

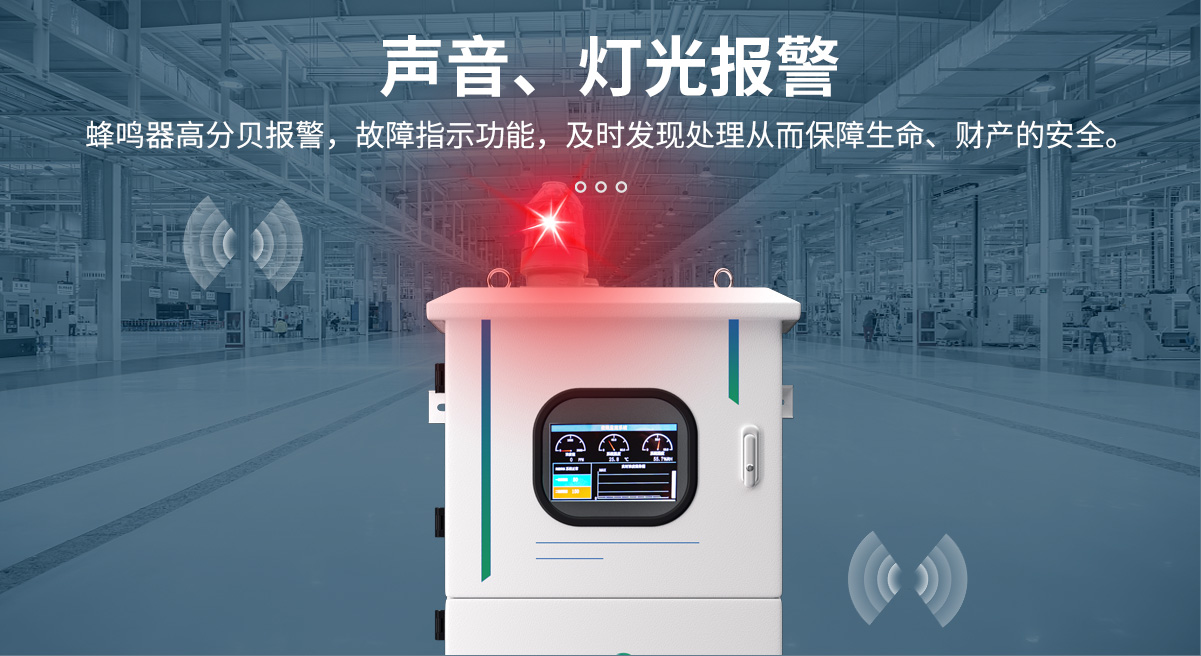

| 8 | 报警功能怎么用？能联动排风机吗？ | S400-T具备1路或2路无源触点（干节点）报警信号输出，报警点可设置（低报/高报），可直接联动排风机、电磁阀、声光报警器等应急设备。报警阈值通过操控器设置，LED显示屏实时显示浓度值和报警状态。 |

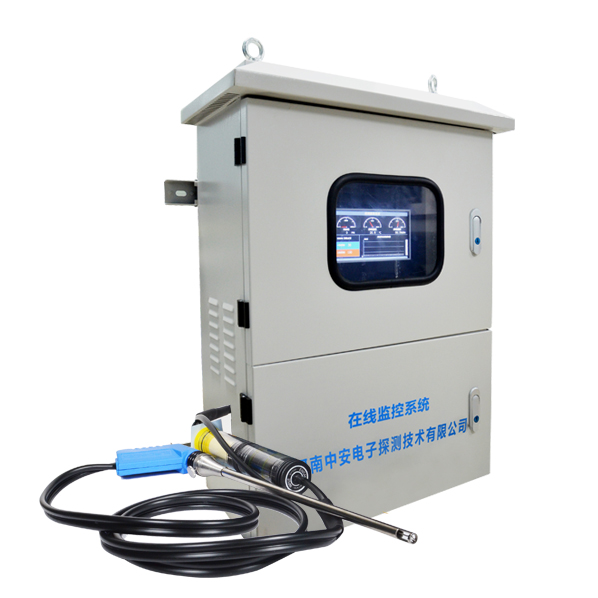

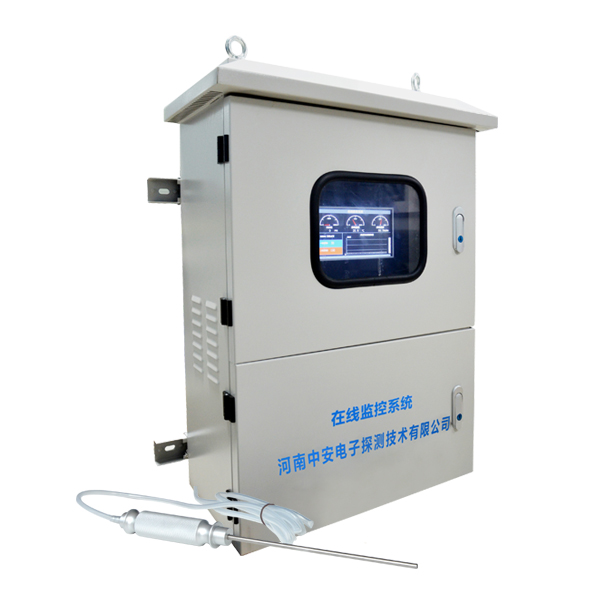

| 9 | 这台设备有多大？多重？安装复杂吗？ | S400-T为机柜式集成设计，外形尺寸75.6×50×27.6cm，整机重量32kg，AC220V供电。机柜式结构工厂预集成，现场接线即可投用，高亮度LED显示屏配合操控器调试，操作直观便捷。 |
| 10 | PID传感器能用多久？需要定期更换吗？ | S400-T采用高精度PID光离子传感器，传感器寿命约2～3年。实际寿命取决于使用环境中的气体浓度和工况条件，建议定期校准（一般6个月至1年）。传感器衰减后可单独更换传感器组件，无需更换整机。 |
