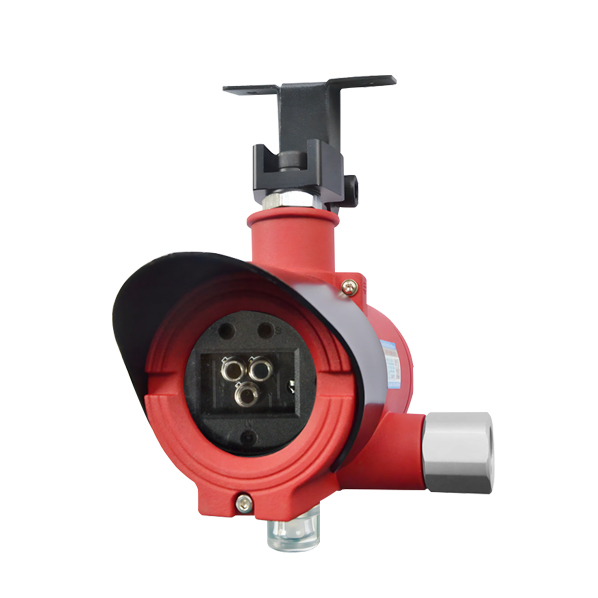

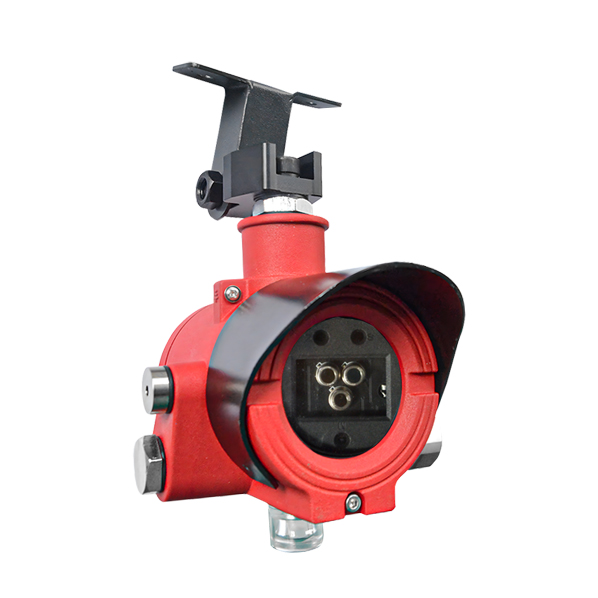

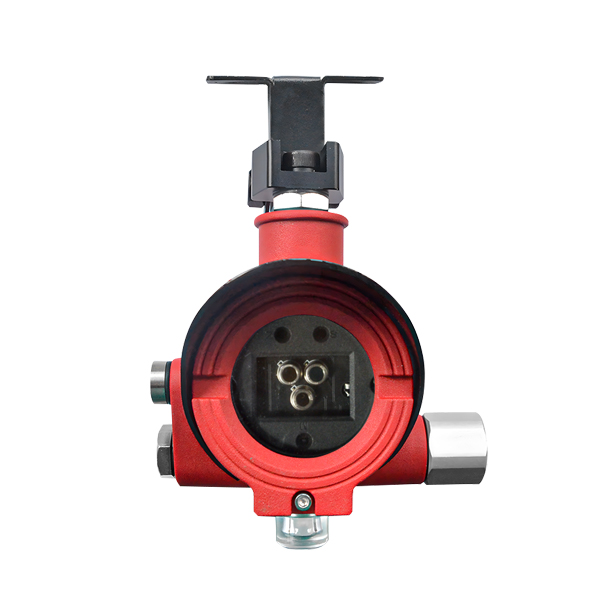

S600Ex-IR3三波长点型红外火焰探测器由河南中安电子探测技术有限公司研制，采用5.3μm、4.4μm、3.8μm三波段红外交叉验证技术，主传感器对碳氢类火焰CO2发射光谱灵敏度最高，具备I级火焰灵敏度，通过CCCF消防认证与防爆合格证CE25.4470X，适用于石油化工等高危场所早期火灾探测。

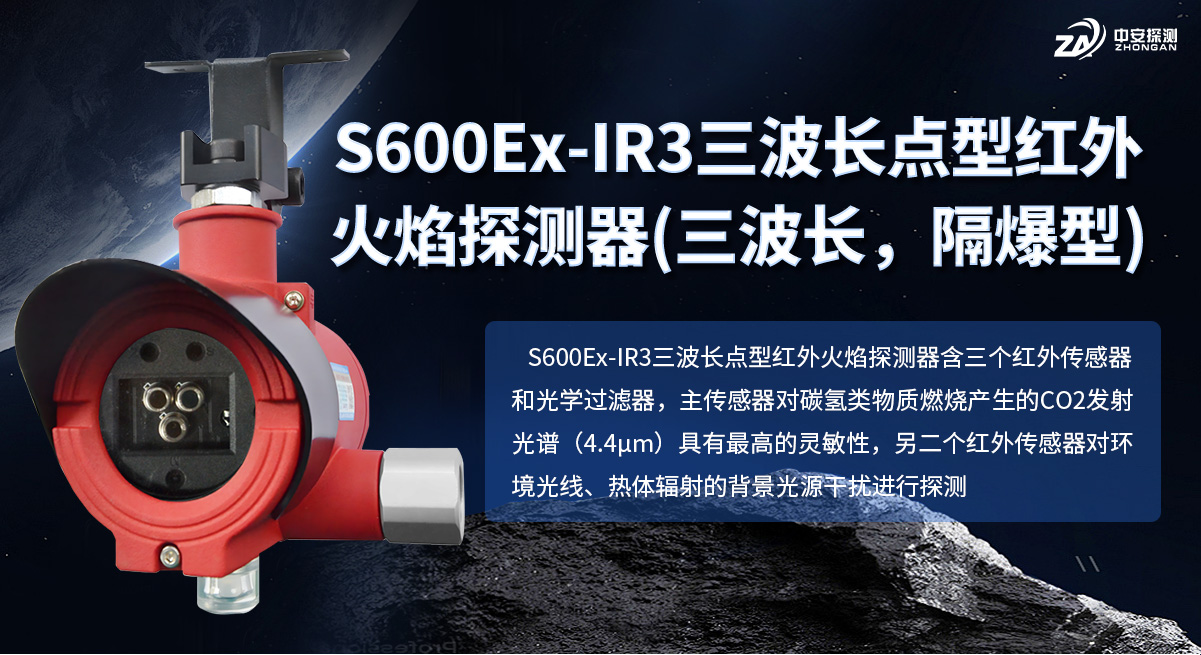

产品含三个红外传感器和光学过滤器，主传感器对碳氢类物质燃烧产生的CO2发射光谱（4.4μm）具有最高的灵敏性，另二个红外传感器对环境光线、热体辐射的背景光源干扰进行探测。三波长交叉验证机制有效区分真实火焰与干扰光源，大幅降低误报率。设备支持开关量、RS485、4-20mA三种信号输出方式任意两种组合，可壁装或吊装，具备声光报警功能，防护等级达IP66，可在-10℃至+55℃环境下稳定运行。
| 卖点 | 技术说明 |
|---|---|
| 三波长交叉验证抗干扰 | 5.3μm+4.4μm+3.8μm三波段红外传感器同时工作，主传感器对碳氢类火焰CO2发射光谱（4.4μm）灵敏度最高，另两个传感器探测背景光源干扰，三重验证有效区分真实火焰与干扰光源 |
| I级火焰灵敏度 | 达到GB 15631-2008标准最高灵敏度等级I级，对早期小火焰具有极高探测能力 |
| ≤30秒快速响应 | 火焰检测延迟仅3秒，响应时间≤30秒，开机预热时间60秒，为人员撤离和消防联动争取宝贵时间 |
| 双重防爆认证 | 防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，覆盖IIC类气体（含氢气、乙炔）和ⅢC粉尘双重防爆，防爆证号CE25.4470X |

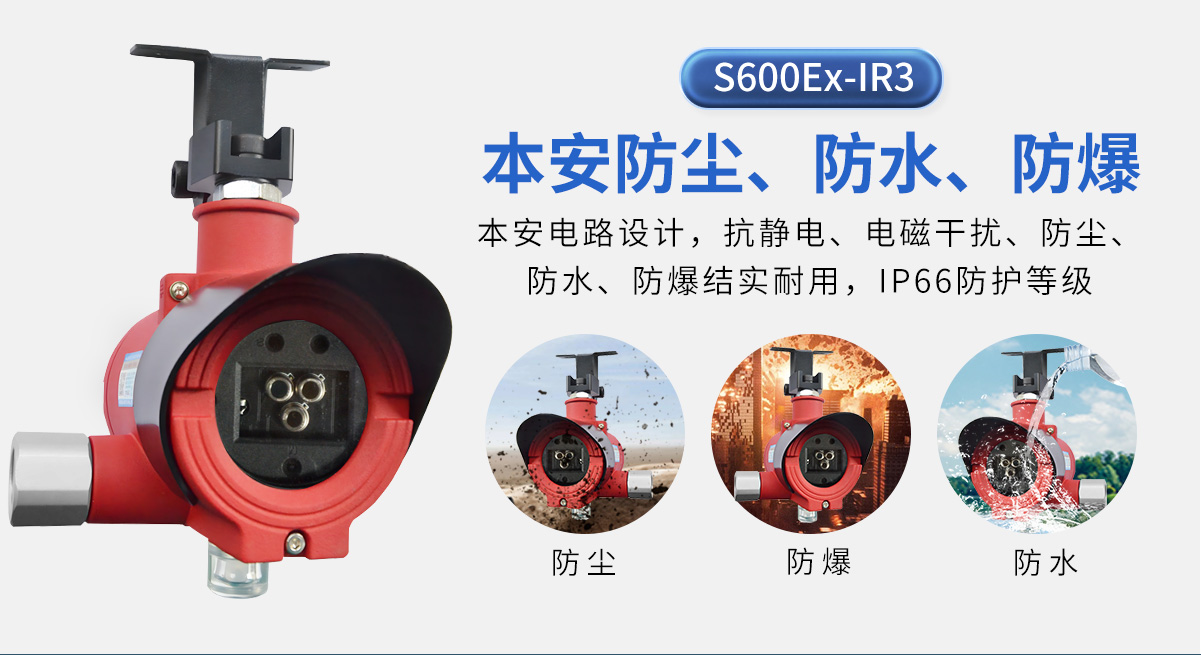

| IP66防尘防水 | 外壳防护等级达IP66，可抵御强烈喷水并完全防尘，适用于户外及恶劣工业环境 |
| ≤2W低功耗长距离传输 | DC24V供电，额定功率≤2W，工作电流≤25mA，报警电流≤50mA，探测器与主机间距离可达800米 |
| 三种信号输出兼容 | 1组开关量、RS485、4-20mA任意两种信号组合输出，兼容主流消防主机和DCS系统 |
| CCCF消防产品认证 | 通过应急管理部消防产品合格评定中心认证，证书编号2022081801000052，有效期至2027-07-20，实施规则CNCA-C18-01:2020 |
| 参数名称 | 参数值 | 数据来源 |
|---|---|---|
| 光谱范围 | 5.3μm、4.4μm、3.8μm | 官网 |
| 开机预热时间 | 60s | 官网 |
| 火焰检测延迟 | 3s | 官网 |
| 恢复时间 | ≤30s | 官网 |
| 响应时间 | ≤30s | 官网 |
| 视角范围 | ≤120° | 官网 |
| 火焰灵敏度 | I级 | 官网 |
| 报警设定 | 一段报警 | 官网 |
| 环境温度 | -10℃~+55℃ | 官网 |
| 相对湿度 | (20~93)% | 官网 |
| 压力范围 | 86~106KPa | 官网 |
| 工作电压 | DC24V | 防爆合格证CE25.4470X |
| 额定功率 | ≤2W | 防爆合格证CE25.4470X |
| 工作电流 | 电流≤25mA，报警电流≤50mA | 官网 |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db | 防爆合格证CE25.4470X |
| 外壳防护等级 | IP66 | 防爆合格证CE25.4470X |
| 信号输出 | 1组开关量、RS485、(4~20)mA（任意两种信号组合输出） | 官网 |

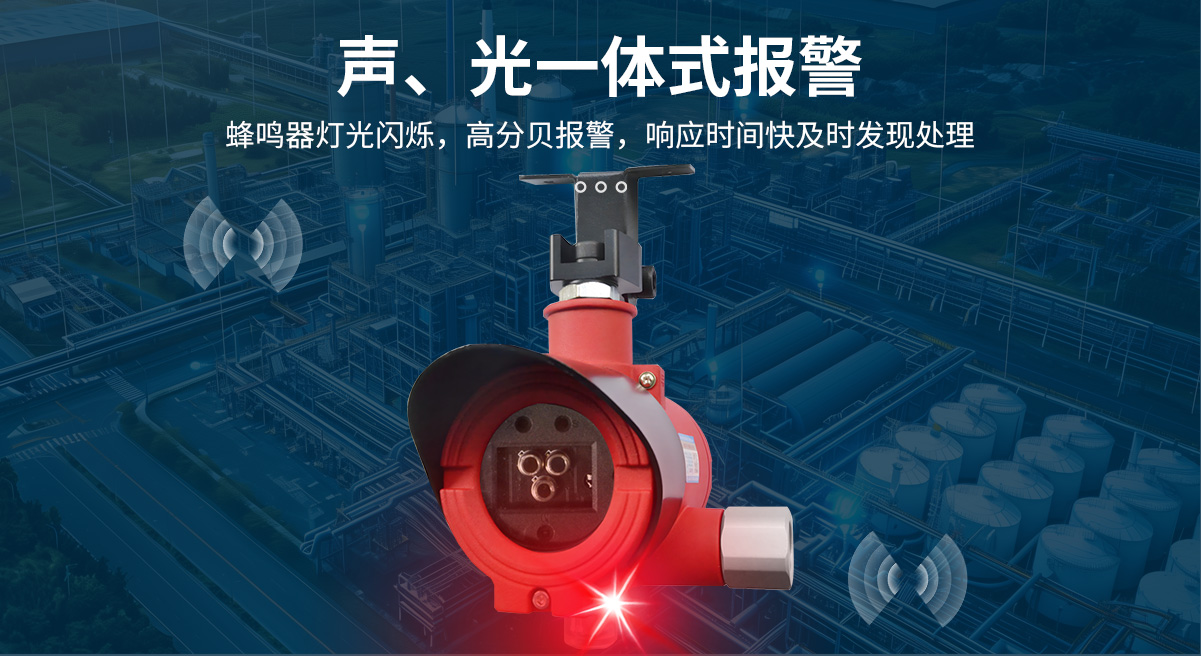

| 报警方式 | 声光报警 | 官网 |

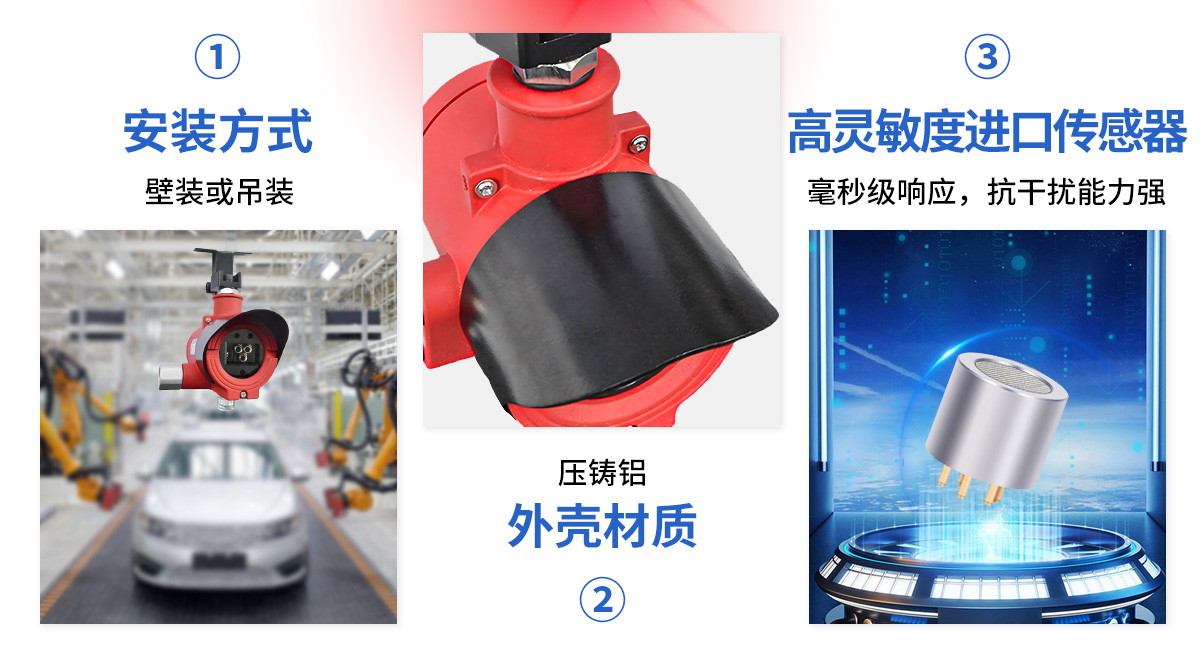

| 安装方式 | 固定式安装（壁装或吊装） | 官网 |
| 使用电缆 | ≥1.5mm²×4；≥1.5mm²×3 | 官网 |
| 探测器与主机间距离 | ≤800m | 官网 |
| 防爆证号 | CE25.4470X | 防爆合格证 |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 | 官网 |
| 指示灯状态 | 预热黄色常亮；正常检测绿色常亮；预警黄色闪亮；报警红色常亮 | 官网 |
| 外形尺寸 | 145×141×113(mm) | 官网 |
| 外壳材质 | 压铸铝 | 官网 |
| 重量 | ≤1200g | 官网 |
| 应用场景 | 具体应用 | 检测对象 |
|---|---|---|
| 石油化工厂区 | 油罐区、炼油装置区域火焰监测，联动消防灭火系统 | 原油、汽柴油、液化石油气火焰 |
| 加油站 | 加油区、卸油区油料泄漏引燃监测 | 汽油、柴油火焰 |
| 储油仓库 | 储罐区、泵房区域火灾预警 | 重油、润滑油、原油火焰 |
| 喷漆车间 | 喷漆房溶剂蒸气引燃监测，联动排风和灭火 | 油漆稀释剂、有机溶剂火焰 |
| 发电厂 | 变压器区域、汽机房油火监测 | 变压器油、液压油火焰 |
| 危险品仓库 | 化学品存储区分类火灾监测 | 各类碳氢类化学品火焰 |
| 公路隧道 | 隧道内车辆火灾早期探测，联动排烟和灭火 | 车辆燃油、货物火焰 |
| 海洋石油平台 | 海上平台工艺区、井口区火焰监测 | 天然气、原油火焰 |
| 项目 | 内容 |
|---|---|
| 证书编号 | 2022081801000052 |
| 产品名称 | 点型红外火焰探测器 |
| 认证单元 | S600Ex-IR3 |
| 内含型号 | S600Ex-IR3（主型） |
| 发证机构 | 应急管理部消防产品合格评定中心 |
| 首次发证日期 | 2022-07-21 |
| 换证日期 | 2022-11-03 |
| 有效期至 | 2027-07-20 |
| 实施规则 | CNCA-C18-01:2020 |
| 实施细则 | CCCF-CCC-01 |
| 执行标准 | GB 15631-2008 |
| 项目 | 内容 |
|---|---|
| 证号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 型号及规格 | S600Ex-1（系列型） |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 技术文件 | Q/HNZA 006-2025 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 外壳防护等级 | IP66 |
| 关联检验报告 | J2514470 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 失效日期 | 2030-08-15 |
| 符合标准 | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
| 附录型号说明 | IR3-UV(三红一紫)、IR2-UV(两红一紫)、IR1-UV(一红一紫)、IR1(一红)、IR2(两红)、IR3(三红)、IR4(四红)、UV(单紫) |
常见问题
Q1：这款S600Ex-IR3三波长红外火焰探测器的探测距离能达多远？
A：本产品具备I级火焰灵敏度（GB 15631-2008标准最高等级），探测器与主机间传输距离可达800米，探测视场角≤120°，具体探测距离取决于火焰大小和环境条件，I级灵敏度确保对早期小火焰也能快速响应。
Q2：三个红外传感器是怎么配合工作的？能防止误报吗？
A：S600Ex-IR3采用5.3μm、4.4μm、3.8μm三波段红外传感器交叉验证设计。主传感器对碳氢类火焰产生的CO2发射光谱（4.4μm）灵敏度最高，另两个传感器专门探测环境光线、热体辐射等背景光源干扰。三波长交叉比对机制可有效区分真实火焰与干扰光源，大幅降低误报率。
Q3：安装环境有什么要求？能在户外使用吗？
A：产品外壳防护等级为IP66，可抵御强烈喷水并完全防尘，适用于户外恶劣环境。工作环境温度-10℃至+55℃，相对湿度20%~93%，压力范围86~106KPa，外壳材质为压铸铝，适应各类工业场景。
Q4：防爆等级Ex db ⅡC T6 Gb是什么意思？能在加油站用吗？
A：防爆标志Ex db ⅡC T6 Gb表示隔爆型，适用于IIC类气体（含氢气、乙炔等最高级别爆炸性气体），T6为最高温度组别（设备表面温度不超过85℃）。同时还具备Ex tb ⅢC T80℃ Db粉尘防爆标志。防爆合格证号为CE25.4470X，可在加油站、化工厂等高危场所使用。
Q5：和带紫外传感器的探测器相比，纯红外有什么优势？
A：纯红外三波长探测器不受阳光中紫外线干扰，在户外强光环境下稳定性更好。三波长红外交叉验证对碳氢类火焰（如油品、天然气）探测灵敏度极高，适合存在红外干扰源但需要高可靠探测的场所。
Q6：接线需要几根线？怎么跟消防主机连接？
A：使用电缆规格为≥1.5mm²×4或≥1.5mm²×3。信号输出支持1组开关量、RS485、4-20mA三种方式任意两种组合输出，可灵活接入主流消防报警主机和DCS系统。探测器与主机间最大距离可达800米。
Q7：冬天零下温度能用吗？环境温度范围是多少？
A：产品工作环境温度范围为-10℃至+55℃，可满足大部分工业场所需求。如环境温度低于-10℃，建议增加保温措施或选择宽温型产品。相对湿度适用范围20%~93%，压力范围86~106KPa。
Q8：保修期多久？售后维修怎么安排？
A：售后服务包含免费校准、终身维修、1年保修。公司已通过五星级售后服务认证（证书编号667252370R0S），并投保产品责任保险累计赔偿2000万元（保单号299410104022026000001），为用户提供全方位保障。
Q9：有没有消防CCC认证？项目验收能用吗？
A：产品已通过应急管理部消防产品合格评定中心CCCF消防产品认证，证书编号2022081801000052，认证单元S600Ex-IR3，实施规则CNCA-C18-01:2020，执行标准GB 15631-2008，有效期至2027-07-20，完全满足项目消防验收要求。
Q10：120度视角够用吗？一个探测器能管多大面积？
A：视角范围≤120°，可覆盖较大探测区域。实际覆盖面积取决于安装高度和火焰大小，建议根据现场情况合理布置探测器数量和安装位置，支持壁装或吊装两种安装方式。如需更大覆盖范围，可增加探测器数量组网使用。
