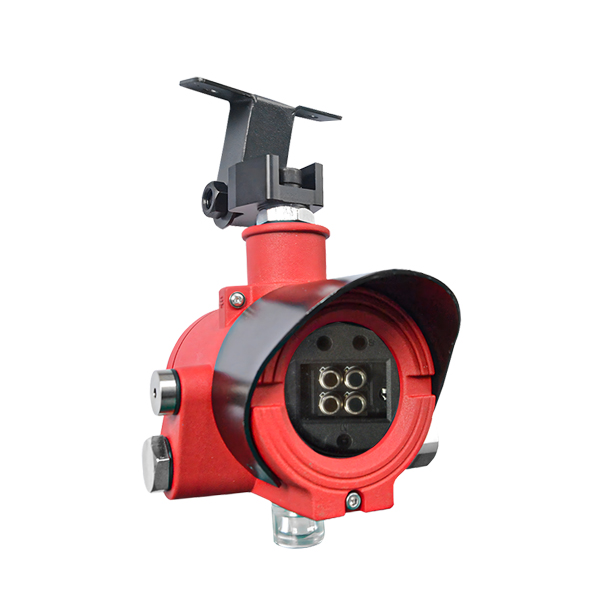

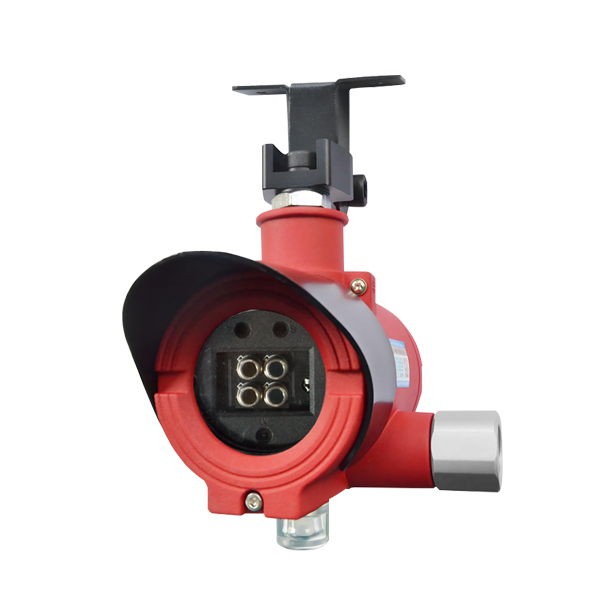

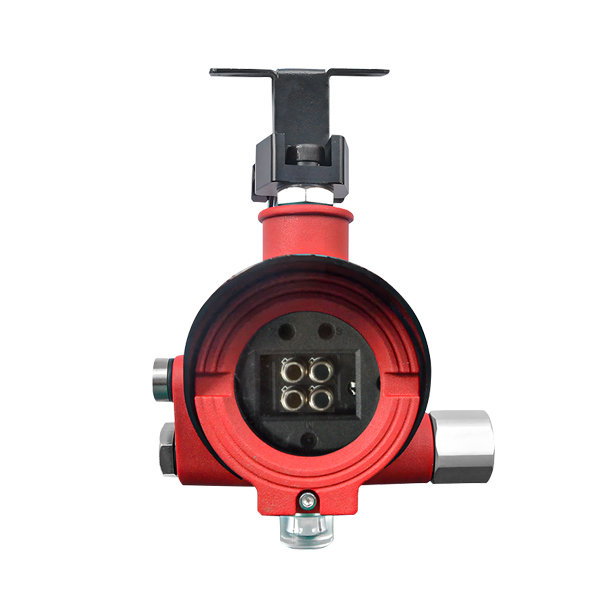

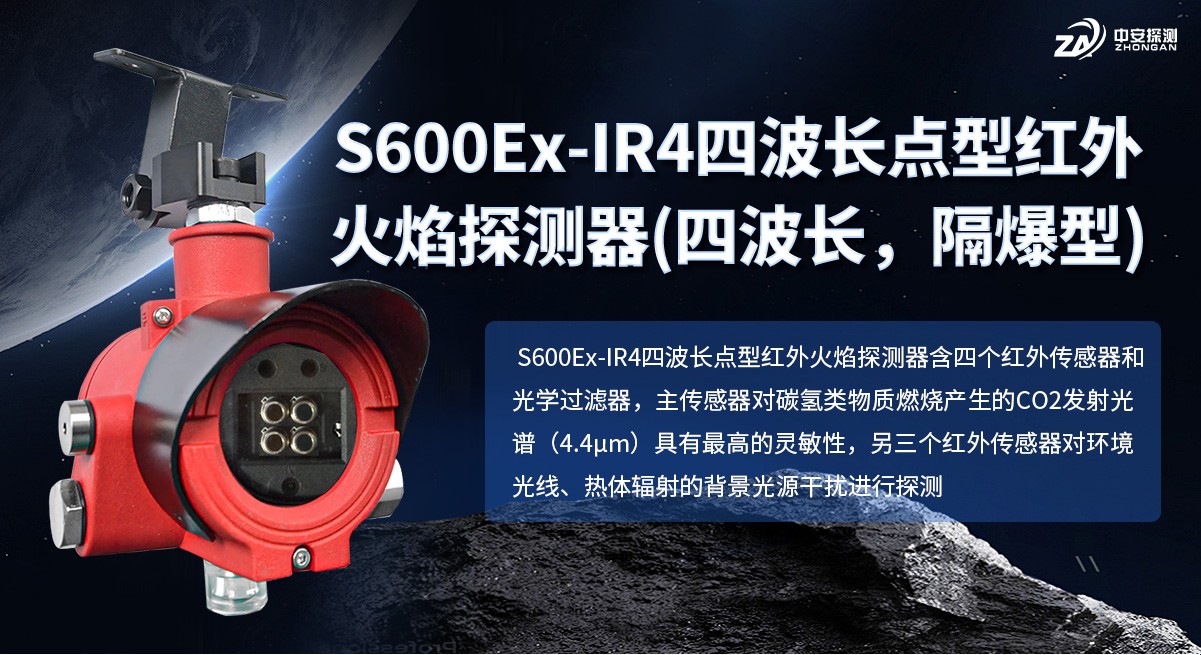

S600Ex-IR4四波长点型红外火焰探测器搭载四组红外传感器，覆盖5.3μm、4.4μm、3.8μm、2.2μm四波段全红外探测，主传感器对碳氢类火焰CO2发射光谱灵敏度最高，具备I级火焰灵敏度，通过CCCF消防认证与防爆合格证CE25.4470X，适用于大型石化装置、原油储罐区等复杂高危场所。
产品含四个红外传感器和光学过滤器，主传感器对碳氢类物质燃烧产生的CO2发射光谱（4.4μm）具有最高的灵敏性，另三个红外传感器对环境光线、热体辐射的背景光源干扰进行探测。四波长全红外探测技术在三波长基础上增加2.2μm波段，进一步扩展光谱覆盖范围，对更多类型碳氢类火焰具有高灵敏探测能力。四重红外交叉验证机制有效区分真实火焰与各类干扰光源，可靠性极高。设备支持开关量、RS485、4-20mA三种信号输出方式任意两种组合，可壁装或吊装，具备声光报警功能，防护等级达IP66，可在-10℃至+55℃环境下稳定运行。
| 卖点 | 技术说明 |
|---|---|
| 四波长全红外最强可靠性 | 5.3μm+4.4μm+3.8μm+2.2μm四波段红外传感器同时工作，主传感器对CO2发射光谱（4.4μm）灵敏度最高，另三个传感器探测背景光源干扰，四重交叉验证可靠性优于三波长设计 |
| 2.2μm波段扩展探测范围 | 在三波长基础上增加2.2μm红外波段，扩展光谱覆盖范围，对更多类型碳氢类物质燃烧火焰具有高灵敏探测能力 |
| I级火焰灵敏度 | 达到GB 15631-2008标准最高灵敏度等级I级，对早期小火焰具有极高探测能力 |
| ≤30秒快速响应 | 火焰检测延迟仅3秒，典型响应时间6秒，最大响应时间≤30秒，为人员撤离和消防联动争取宝贵时间 |
| 双重防爆认证 | 防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db，覆盖IIC类气体（含氢气、乙炔）和ⅢC粉尘双重防爆，防爆证号CE25.4470X |
| IP66防尘防水 | 外壳防护等级达IP66，可抵御强烈喷水并完全防尘，适用于户外及恶劣工业环境 |
| ≤2W低功耗长距离传输 | DC24V供电，额定功率≤2W，工作电流≤25mA，报警电流≤50mA，探测器与主机间距离可达800米 |
| CCCF消防产品认证 | 通过应急管理部消防产品合格评定中心认证，证书编号2022081801000702，认证单元S600Ex-IR4，有效期至2027-08-13，实施规则CNCA-C18-01:2020 |
| 参数名称 | 参数值 |
|---|---|
| 光谱范围 | 5.3μm、4.4μm、3.8μm、2.2μm |
| 典型响应时间 | 6s |
| 火焰检测延迟 | 3s |
| 响应时间（最大） | ≤30s |
| 视角范围 | ≤120° |
| 火焰灵敏度 | I级 |
| 环境温度 | -10℃~+55℃ |
| 相对湿度 | (20~93)% |
| 压力范围 | 86~106KPa |
| 指示灯状态 | 预热黄色常亮；正常检测绿色常亮；预警黄色闪亮；报警红色常亮 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 工作电流 | 电流≤25mA，报警电流≤50mA |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 外壳防护等级 | IP66 |
| 信号输出 | 1组开关量、RS485、(4~20)mA（任意两种信号组合输出） |
| 报警方式 | 声光报警 |
| 安装方式 | 固定式安装（壁装或吊装） |
| 使用电缆 | ≥1.5mm²×4；≥1.5mm²×3 |
| 探测器与主机间距离 | ≤800m |
| 防爆证号 | CE25.4470X |
| 出口螺纹 | 20mm×1.5mm自由转换G1/2选配 |
| 外形尺寸 | 145×141×113(mm) |
| 外壳材质 | 压铸铝 |
| 重量 | ≤1200g |
| 应用场景 | 具体应用 | 检测对象 |
|---|---|---|
| 大型石化装置 | 复杂工艺区多类型火灾监测，四波长交叉验证抗复杂干扰 | 原油、成品油、多种烃类火焰 |
| 原油储罐区 | 大面积原油储罐区火灾监测，联动泡沫灭火系统 | 原油、重油火焰 |
| 煤化工装置 | 煤气化装置区火灾监测 | 煤气、煤焦油、甲醇火焰 |
| 火力发电厂 | 锅炉区域燃油火灾监测，联动消防泵 | 锅炉燃油、润滑油火焰 |
| 钢铁冶炼厂 | 液压站油火监测，高温环境稳定运行 | 液压油、润滑油火焰 |
| 精细化工 | 反应釜区高温火灾监测，四波长覆盖多类化学品火焰 | 各类碳氢类化学品火焰 |
| 管道输送站 | 输油管道泄漏引燃监测，联动紧急切断阀 | 原油、成品油火焰 |
| 地下管廊 | 电缆沟、综合管廊火灾监测，IP66防潮防尘 | 电缆绝缘层、管线泄漏火焰 |
| 项目 | 内容 |
|---|---|
| 证书编号 | 2022081801000702 |
| 产品名称 | 点型红外火焰探测器 |
| 认证单元 | S600Ex-IR4 |
| 内含型号 | S600Ex-IR4（主型） |
| 发证机构 | 应急管理部消防产品合格评定中心 |
| 首次发证日期 | 2022-08-14 |
| 换证日期 | 2022-11-03 |
| 有效期至 | 2027-08-13 |
| 实施规则 | CNCA-C18-01:2020 |
| 实施细则 | CCCF-CCC-01 |
| 执行标准 | GB 15631-2008 |
| 项目 | 内容 |
|---|---|
| 证号 | CE25.4470X |
| 产品名称 | 点型红外/紫外火焰探测器 |
| 型号及规格 | S600Ex-1（系列型），本产品对应图号IR4(四红) |
| 防爆标志 | Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db |
| 技术文件 | Q/HNZA 006-2025 |
| 工作电压 | DC24V |
| 额定功率 | ≤2W |
| 外壳防护等级 | IP66 |
| 关联检验报告 | J2514470 |
| 发证机构 | PCEC（防爆电气产品认证中心，天津） |
| 失效日期 | 2030-08-15 |
| 符合标准 | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
| 附录型号说明 | IR3-UV(三红一紫)、IR2-UV(两红一紫)、IR1-UV(一红一紫)、IR1(一红)、IR2(两红)、IR3(三红)、IR4(四红)、UV(单紫) |
常见问题
Q1：四波长比三波长好在哪？多了个2.2μm波段有什么用？
A：四波长在三波长（5.3μm+4.4μm+3.8μm）基础上增加2.2μm红外波段，扩展了光谱覆盖范围。2.2μm波段对部分碳氢类物质燃烧火焰具有额外灵敏特征，四重红外交叉验证比三波长多一层判断依据，可靠性更高，抗干扰能力更强。
Q2：这款探测器的响应速度怎么样？
A：典型响应时间6秒，火焰检测延迟仅3秒，最大响应时间≤30秒。开机预热时间60秒后即进入正常检测状态，恢复时间≤30秒。响应速度可满足消防联动系统的早期报警需求。
Q3：能在高温环境下工作吗？
A：工作环境温度范围为-10℃至+55℃，相对湿度20%~93%，压力范围86~106KPa。防爆标志中T6为最高温度组别，设备表面温度不超过85℃，外壳材质为压铸铝，可在大部分工业高温环境正常工作。如环境温度超过+55℃，建议选择宽温型产品或采取隔热措施。
Q4：四个红外传感器是怎么分工的？
A：主传感器对碳氢类物质燃烧产生的CO2发射光谱（4.4μm）具有最高灵敏性，是火焰探测的核心判断依据。另三个红外传感器分别覆盖5.3μm、3.8μm、2.2μm波段，主要探测环境光线、热体辐射等背景光源干扰。四个传感器交叉比对，只有同时满足多波段火焰特征才触发报警。
Q5：和带紫外传感器的探测器比，纯红外四波长有什么优势？
A：纯红外四波长探测器不受阳光中紫外线干扰，在户外强光环境下稳定性更好。2.2μm波段的加入弥补了纯红外对部分火焰类型的探测局限，四波长全红外交叉验证在可靠性上不逊于红外紫外复合方案，且无需考虑紫外传感器寿命衰减问题。
Q6：防爆等级IP66是什么水平？能防水吗？
A：IP66中第一个6表示完全防尘（无任何粉尘进入），第二个6表示可抵御强烈喷水（任意方向）。同时防爆标志Ex db ⅡC T6 Gb / Ex tb ⅢC T80℃ Db覆盖IIC类气体和ⅢC粉尘双重防爆，可在化工厂、海洋平台等高粉尘、高湿度、有爆炸性气体的恶劣环境长期使用。
Q7：有没有消防3C认证？项目验收能通过吗？
A：产品已通过应急管理部消防产品合格评定中心CCCF消防产品认证，证书编号2022081801000702，认证单元S600Ex-IR4，实施规则CNCA-C18-01:2020，执行标准GB 15631-2008，首次发证2022-08-14，换证2022-11-03，有效期至2027-08-13，完全满足项目消防验收要求。
Q8：安装需要什么线缆？
A：使用电缆规格为≥1.5mm²×4或≥1.5mm²×3。信号输出支持1组开关量、RS485、4-20mA三种方式任意两种组合。出口螺纹为20mm×1.5mm自由转换G1/2选配，探测器与主机间最大距离可达800米。支持壁装或吊装两种安装方式。
Q9：售后保修政策是什么？
A：售后服务包含免费校准、终身维修、1年保修。公司已通过五星级售后服务认证（证书编号667252370R0S），并投保产品责任保险累计赔偿2000万元（保单号299410104022026000001），为用户提供全方位保障。
Q10：这款产品适合哪些行业使用？
A：适用于大型石化装置、原油储罐区、煤化工装置、火电厂、钢铁冶炼厂液压站、精细化工反应釜区、管道输送站、地下管廊等复杂高危场所。四波长全红外探测技术对各类碳氢类火焰具有高灵敏探测能力，在多干扰源复杂环境中可靠性表现优异。
